laba

МОДУЛЬ 1

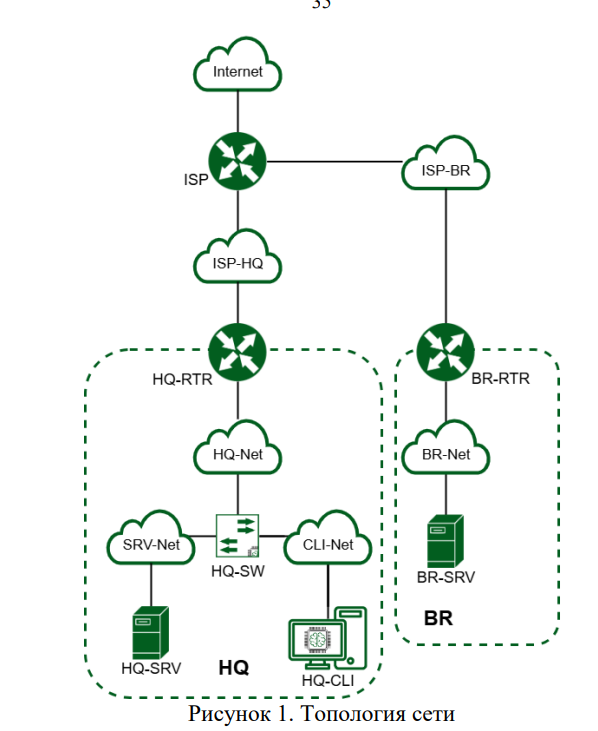

Задание: Необходимо разработать и настроить инфраструктуру информационно коммуникационной системы согласно предложенной топологии (см. Рисунок 1). Задание включает базовую настройку устройств:

присвоение имен устройствам,

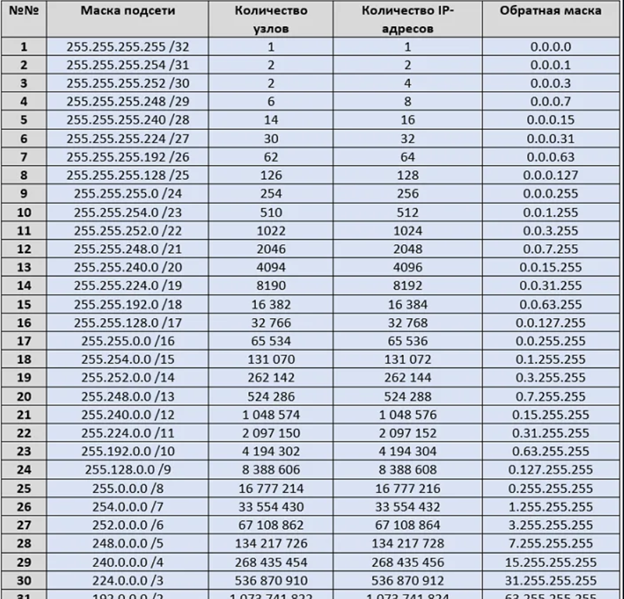

расчет IP-адресации,
настройку коммутации и маршрутизации.

В ходе проектирования и настройки сетевой инфраструктуры следует вести отчет о своих действиях, включая таблицы и схемы, предусмотренные в задании. Итоговый отчет должен содержать одну таблицу и пять отчетов о ходе работы. Итоговый отчет по окончании работы следует сохранить на диске рабочего места

Чтобы зайти на стенд для 1 модуля.

User name: m1

Password: modul1

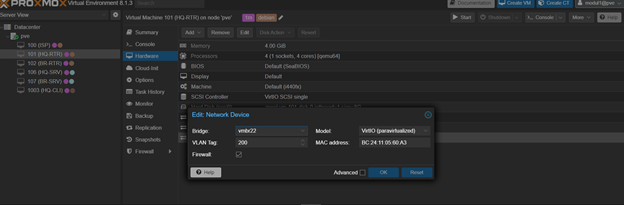

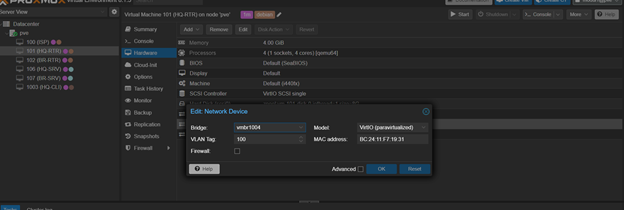

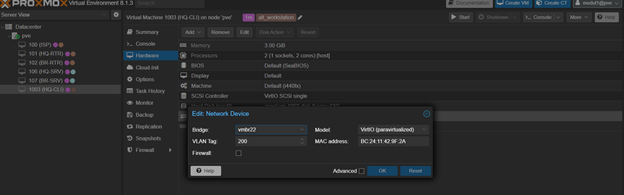

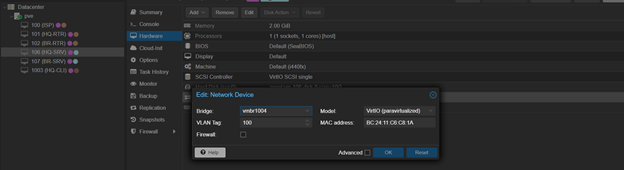

Перед включением виртуалок Настроем вланы. По заданию HQ-SRV в 100 влане, а HQ-CLI в 200

Примечание: Основные сведения о настройке коммутатора и выбора реализации разделения на VLAN занесите в отчёт

ISP преднастроена, но включать ее надо

Сетевая связность - между HQ и BRANCH

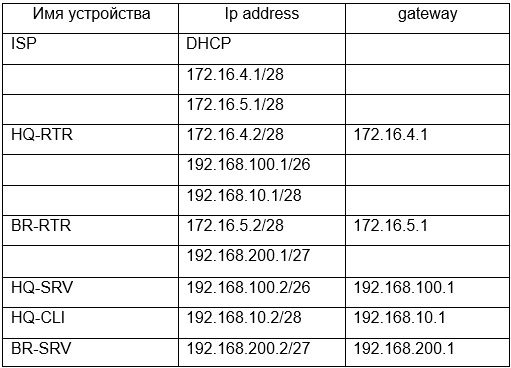

Примечание: Сведения об адресах занесите в отчёт, в качестве примера используйте Таблицу 3

*HQ-RTR*

Задаём сразу FQDN - выбор имени домена произвольный:

По такой же аналогии настройте остальные имена

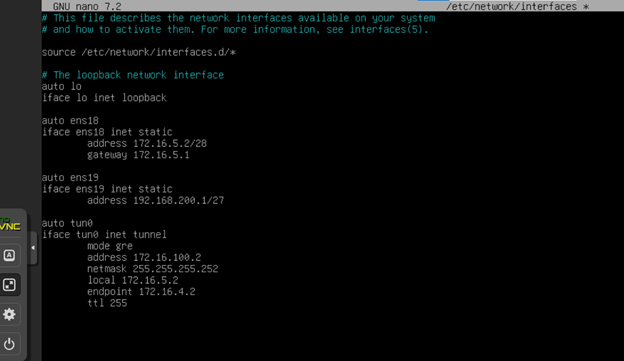

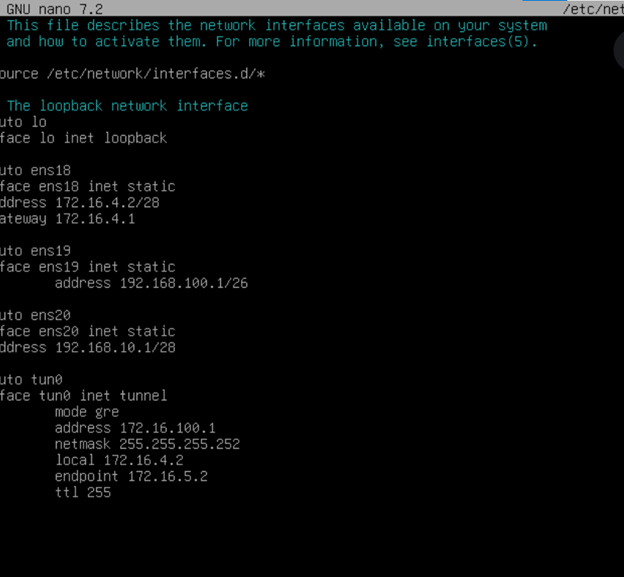

Чтобы настроить адресацию переходим:

Заодно настроим GRE туннель

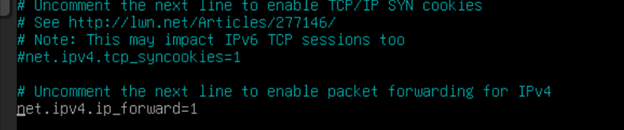

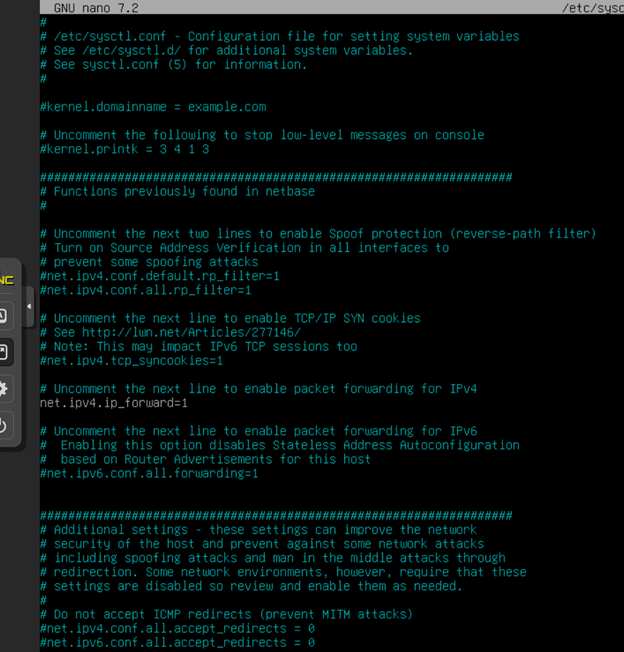

Включаем пересылку пакетов между портами (интерфейсами)

Применяем:

sysctl -p

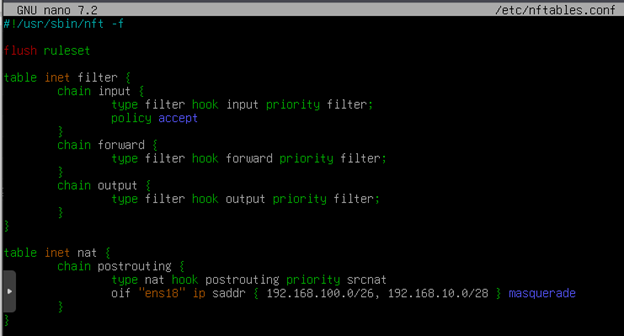

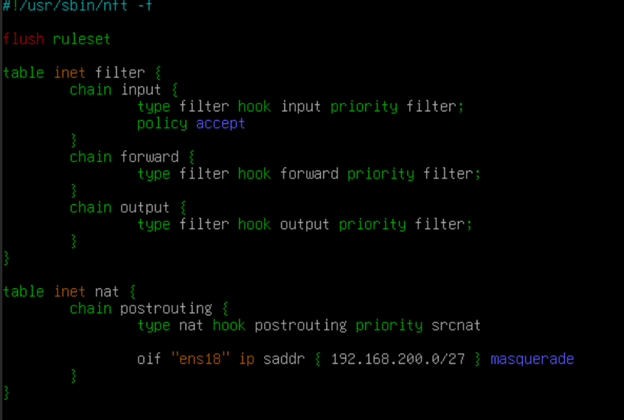

Прокинем PAT так, как по приколу тачки, что подключены к роутеру пинговать инет не будут.

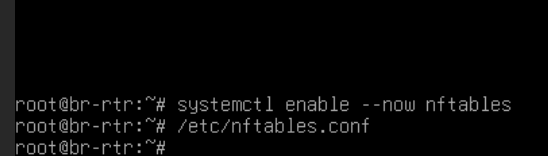

Обязательно добавим в автозагрузку и активируем

Туннель мы допустим подняли, но чтобы пакеты через него пошли, нужна маршрутизация.

Примечание: Сведения о настройке и защите протокола(ospf) занесите в отчёт

Установим frr.

РЕКОМЕНДАЦИЯ: ПОКА FRR СКАЧИВАЕТСЯ ПЕРЕХОДИМ К НАСТРОЙКЕ BR-RTR

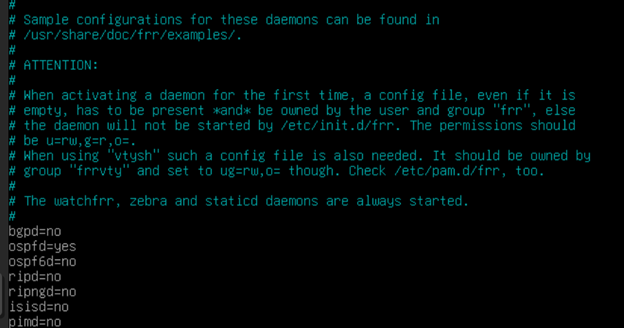

В файле /etc/frr/daemons - включим поддержку OSPFv2 (IPv4)

Не забываем перезапускать, чтобы изменения вступили в силу

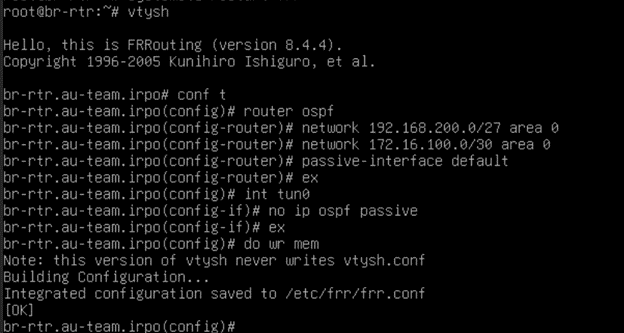

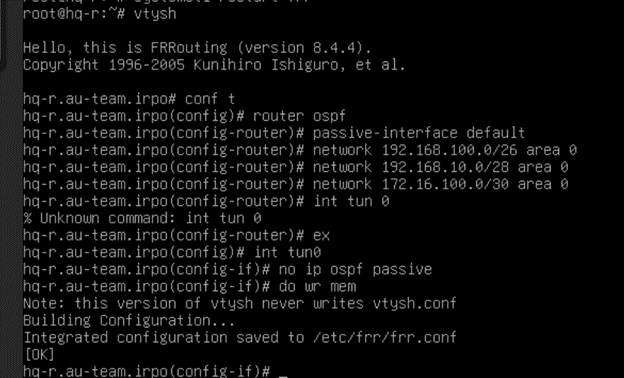

Переходим к настройке frr (ospf)

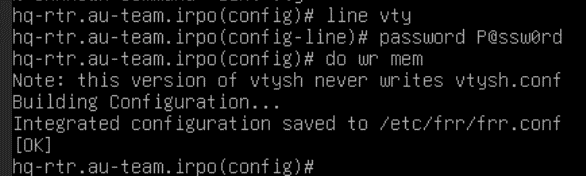

Поставим пароль на frr

Не забываем перезапустить

И добавить в автозагрузку

*BR-RTR*

Произведем те же манипуляции

РЕКОМЕНДАЦИЯ: ПОКА FRR СКАЧИВАЕТСЯ ДОДЕЛЫВАЕМ FRR НА HQ-RTR

Ура сетевая связность у между hq и br настроена

Для проверки пингуем с br-rtr:

ping 192.168.100.1

РЕКОМЕНДАЦИЯ: сразу на HQ-RTR скачаем: apt update && apt install –y isc-dhcp-server

*HQ-SRV*

Задаем имя:

ВНИМАНИЕ: Нужно обновить изображение

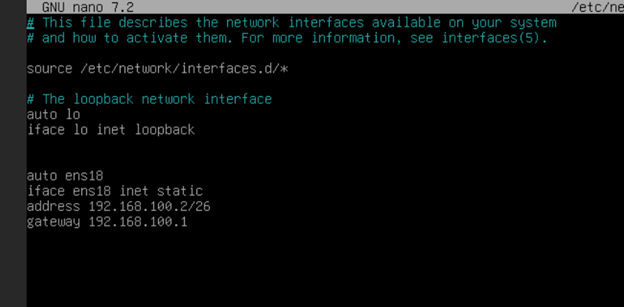

Прокинем инет:

Перезапускаем сервис:

Systemctl restart networking

Проверяем:

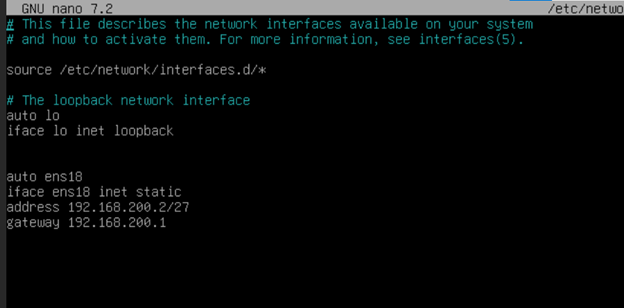

*BR-SRV*

Перезапускаем сервис:

Systemctl restart networking

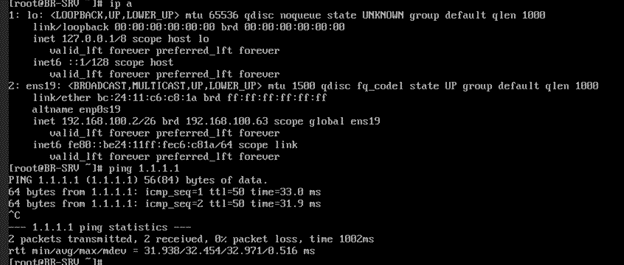

Проверяем:

РЕКОМЕНДАЦИЯ: сразу скачиваем на HQ-SRV: apt update && apt install -y dnsmasq

Создание локальных учетных записей

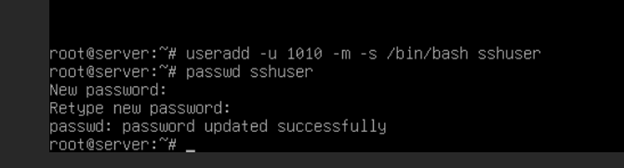

Создайте пользователя sshuser на серверах

*HQ-SRV и BR-SRV*

Пользователь sshuser должен иметь возможность запускать sudo без дополнительной аутентификации.

В дебиане нету судо поэтому скачаем:

НА BR-SRV СДЕЛАЙТЕ ТОЖЕ САМОЕ

Создайте пользователя net_admin на маршрутизаторах

*HQ-RTR и BR-RTR*

В дебиане нет sudo поэтому скачаем

СДЕЛАЙТЕ ТОЖЕ САМОЕ НА BR-RTR

Настройка безопасного удаленного доступа на серверах HQ-SRV и BR-SRV:

Для подключения используйте порт 2024
Разрешите подключения только пользователю sshuser ● Ограничьте количество попыток входа до двух
Настройте баннер «Authorized access only»

*HQ-SRV и BR-SRV*

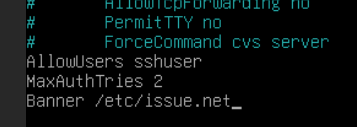

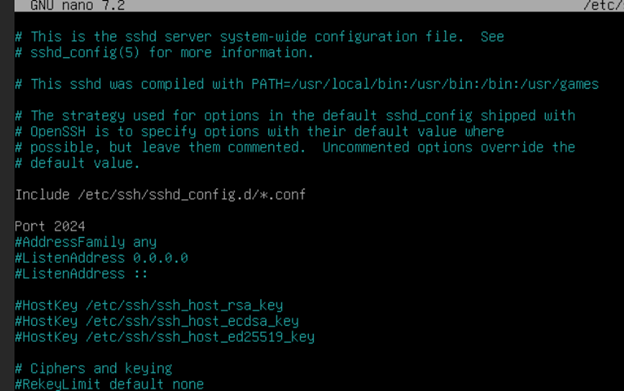

Редактируем файл /etc/ssh/sshd_config:

ДУБЛИРУЕМ ТОЖЕ САМОЕ НА BR-SRV

Установим и настроим DHCP-сервер

и зарезервируем адрес для HQ-SRV, чтобы потом на всех остальных оконечных устройствах задавая адреса сразу создавать пользователей

*HQ-RTR:*

Скачаем: apt install –y isc-dhcp-server

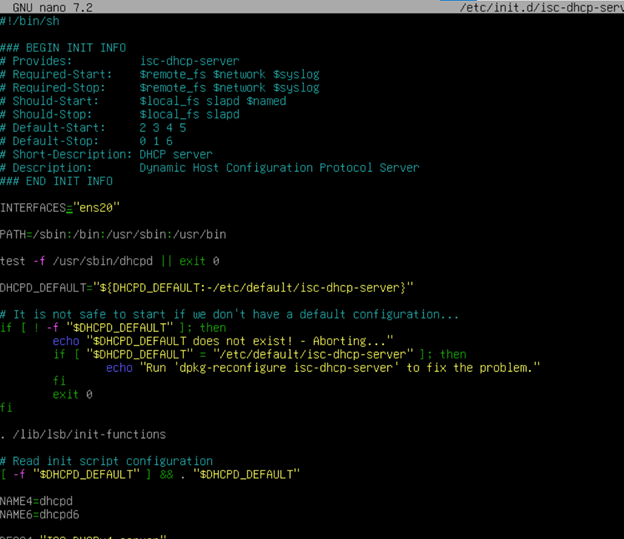

Первым делом нам необходимо указать, что наш DHCP сервер должен принимать запросы только с ens20 интерфейса.

Настройка протокола динамической конфигурации хостов.

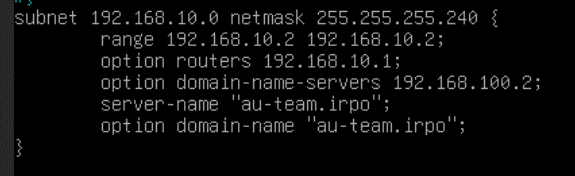

Настройте нужную подсеть
Для офиса HQ в качестве сервера DHCP выступает маршрутизатор HQ-RTR.
Клиентом является машина HQ-CLI.
Исключите из выдачи адрес маршрутизатора
Адрес шлюза по умолчанию – адрес маршрутизатора HQ-RTR.
Адрес DNS-сервера для машины HQ-CLI – адрес сервера HQ-SRV.
DNS-суффикс для офисов HQ – au-team.irpo
Сведения о настройке протокола занесите в отчёт

Примечание: Сведения о настройке протокола занесите в отчёт

Настройка DNS для офисов HQ и BR.

Основной DNS-сервер реализован на HQ-SRV.
Сервер должен обеспечивать разрешение имён в сетевые адреса устройств и обратно в соответствии с таблицей 2
В качестве DNS сервера пересылки используйте любой общедоступный DNS сервер

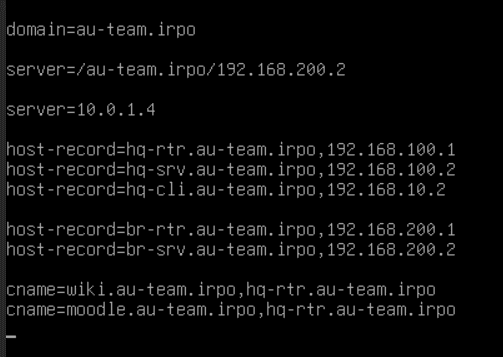

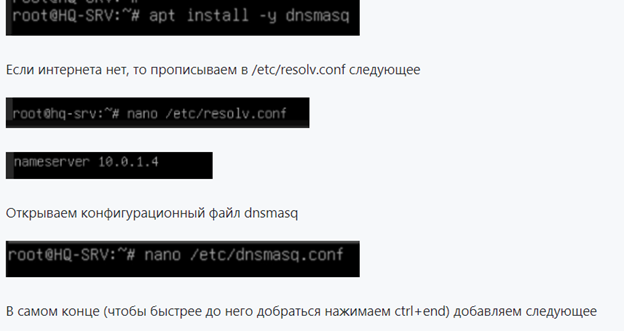

Нам необходимо настроить DNS сервер. Будем использовать dnsmasq.

*HQ-SRV*

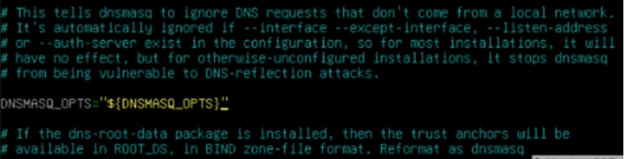

Теперь открываем скрипт-инициализации сервиса dnsmasq

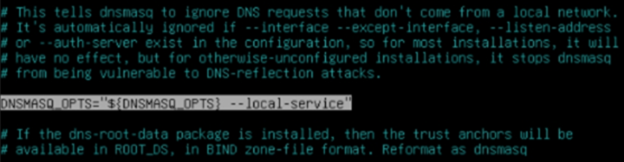

ищем строчку DNSMASQ_OPTS

Убираем оттуда –local-service

Перезагружаем службу dnsmasq:

systemctl restart dnsmasq

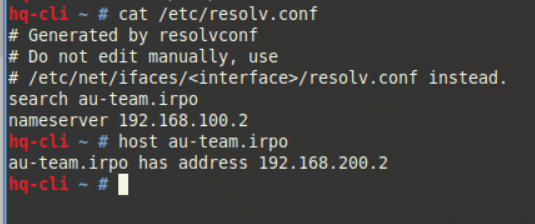

После настройки dns-сервера прописываем всем машинам в /etc/resolv.conf:

nameserver 192.168.100.2

Настройте часовой пояс на всех устройствах, согласно месту проведения экзамена.

*HQ-SRV, HQ-CLI, BR-SRV*

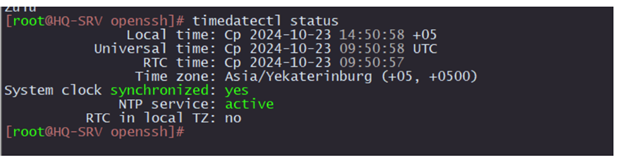

Проверяем какой часовой пояс установлен:

timedatectl status

Если отличается, то устанавливаем:

timedatectl set-timezone Asia/Yekaterinburg

МОДУЛЬ 2

Чтобы зайти на стенд для 2-3 модуля.

User name: m2

Password: modul2

(СДЕЛАТЬ SNAPSHOT BR-SRV)

Настройте доменный контроллер Samba на машине BR-SRV.

Создайте 5 пользователей для офиса HQ: имена пользователей формата user№.hq. Создайте группу hq, введите в эту группу созданных пользователей
Введите в домен машину HQ-CLI
Пользователи группы hq имеют право аутентифицироваться на клиентском ПК
Пользователи группы hq должны иметь возможность повышать привилегии для выполнения ограниченного набора команд: cat, grep, id. Запускать другие команды с повышенными привилегиями пользователи группы не имеют права
Выполните импорт пользователей из файла users.csv. Файл будет располагаться на виртуальной машине BR-SRV в папке /opt

*BR-SRV*

Обязательно: Временно заменяем в /etc/resolv.conf 192.168.100.2 на 10.0.1.4, чтобы samba быстрее скачивалось

Переходим к настройкам самого контроллера домена на BR-SRV

РЕКОМЕНДАЦИЯ: НА CLI: apt-get update && apt-get remove -y alterator-datetime && apt-get install -y task-auth-ad-sssd && apt-get install -y admc НА HQ-SRV: apt update && apt install mdadm -y НА CLI: apt-get install -y openssh-server && systemctl restart sshd.

Появится синее окно, не пугайтесь, так и должно быть. В первом окне вводим имя домена au-team.irpo, а во втором — имя нашего сервера hq-srv

Удаляем докер:

apt remove docker.io -y && ip link delete docker0;

Проверяем что установлено имя в формате FQDN;
Задаём domainname;

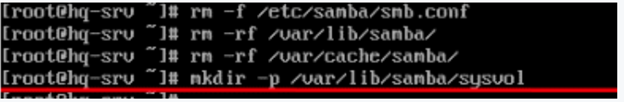

Очищаем конфигурацию samba;
Разворачиваем контроллер домена Active Directory на базе SambaDC с Dnsmasq в качестве DNS

Подготовка домена: Samba-tool --realm=au-team.irpo --domain=au-team –adminpass=”PAssw0rd” --dnsbackend=SAMBA_INTERNAL --option=”dns forwrder=192.168.100.2” --server-role=dc

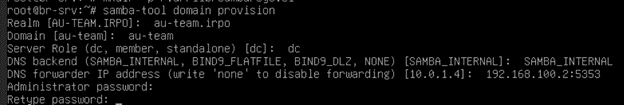

ВЫ МОЖЕТЕ НАПИСАТЬ ТОЛЬКО «Samba-tool domain provision», А ОСТАЛЬНОЕ ОНО СПРОСИТ САМО

Как видим че то не так, надо перезапустить машинку:

reboot

Вводим все заново

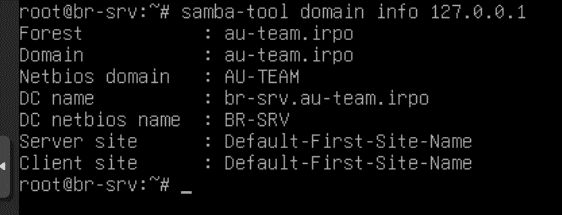

Проверяем:

Ничего не показывает, надо перезапустить машину, снова проверяем:

Обязательно: ВВОДИМ МАШИНУ обратно В ДОМЕН:
nano /etc/resolv.conf – nameserver 192.168.100.2

РЕКОМЕНДАЦИЯ: НА BR-SRV здесь же скачиваем: apt install ansible -y
НА HQ-SRV скачиваем: apt install nfs-kernel-server -y

На клиента ставим необходимые пакеты

*CLI*

При установке пакета task-auth-ad-sssd у вас возникнет ошибка, связанная с конфликтом с пакетом alterator-datetime, его необходимо удалить:

apt-get update && apt-get remove -y alterator-datetime

После пропишем инсталл:

apt-get install -y task-auth-ad-sssd

Переходим к редактированию временного соединения и в качестве DNS-сервера прописываем адрес HQ-SRV, а также указываем поисковый домен:

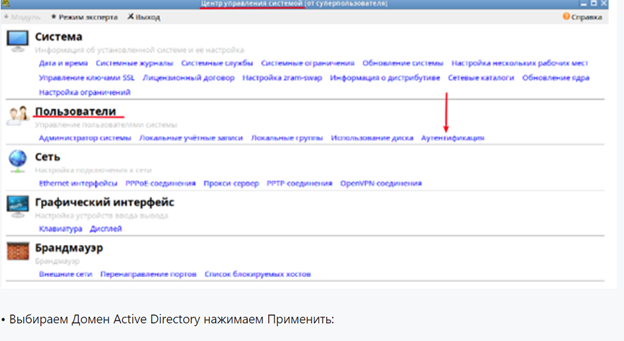

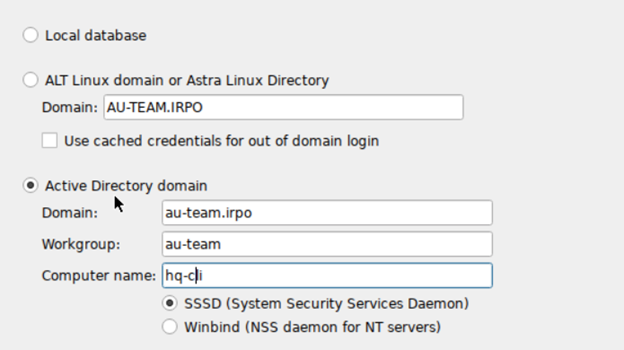

Переходим в Центр управления системой, на вкладке Пользователи выбираем Аутентификация

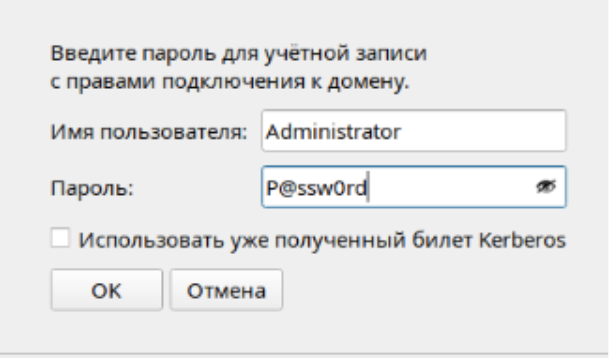

Вводим пароль администратора домена:

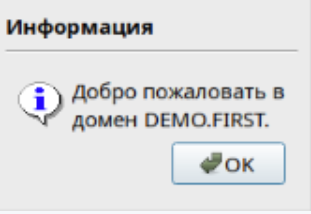

Нажимаем ОК и перезагружаем систему:

РЕКОМЕНДАЦИЯ: НА BR-SRV скачиваем: apt install -y docker.io docker-compose
НА HQ-SRV скачиваем: apt install -y apache* -y

В качестве проверки после перезагрузки можно выполнить аутентификацию от имени доменного пользователя Administrator:

Организуем отслеживание подключения к домену: CLI: На клиенте с граф. интерфейсом установим Модуль удаленного управления базой данных конфигурации (ADMC) • Установим пакет admc:

apt-get install -y admc

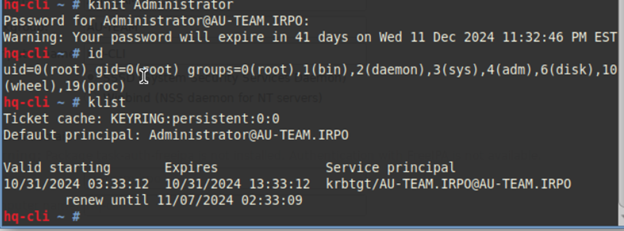

Для использования ADMC необходимо предварительно получить ключ Kerberos для администратора домена. Получить ключ Kerberos можно, например, выполнив следующую команду, из под обычного пользователя:

kinit Administrator

ADMC запускается из меню запуска приложений: пункт «Системные» → ADMC или из командной строки (команда admc).

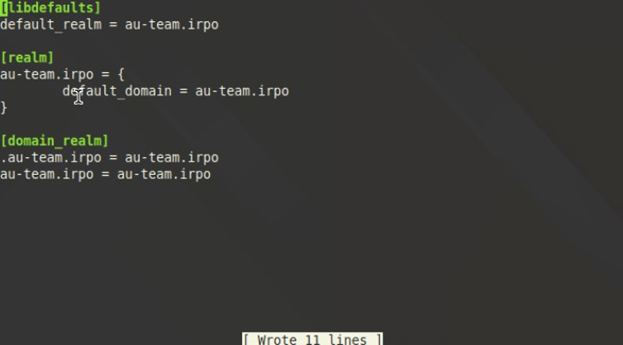

Если admc долго не может запуститься(не выдает ошибок, но не запускается), то внесите изменения в файл /etc/krb5.conf

_____________________________________________________________________________________

На вкладке «Компьютеры» в графическом режиме удобно отслеживать подключение к домену.

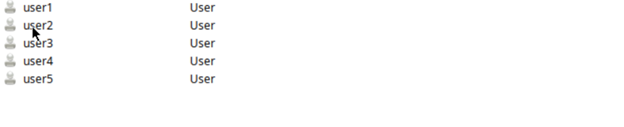

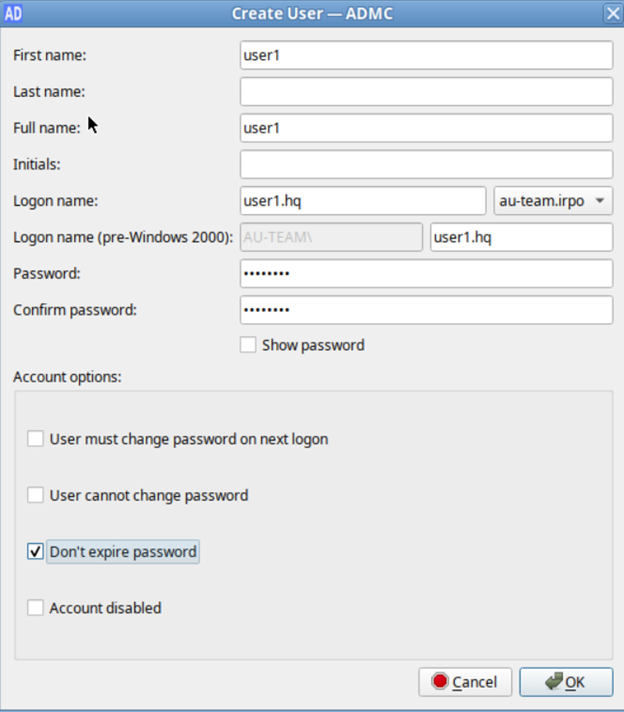

Создаем пять юзеров:

Создаем группу hq и в нее добавляем раннее созданных пользователей

Пользователи группы hq должны иметь возможность повышать привилегии для выполнения ограниченного набора команд: cat, grep, id. Запускать другие команды с повышенными привилегиями пользователи группы не имеют права
