МОДУЛЬ 1
Задание: Необходимо разработать и настроить инфраструктуру информационно коммуникационной системы согласно предложенной топологии (см. Рисунок 1). Задание включает базовую настройку устройств:
- присвоение имен устройствам,
- расчет IP-адресации,
- настройку коммутации и маршрутизации.
В ходе проектирования и настройки сетевой инфраструктуры следует вести отчет о своих действиях, включая таблицы и схемы, предусмотренные в задании. Итоговый отчет должен содержать одну таблицу и пять отчетов о ходе работы. Итоговый отчет по окончании работы следует сохранить на диске рабочего места
Чтобы зайти на стенд для 1 модуля.
User name: m1
Password: modul1

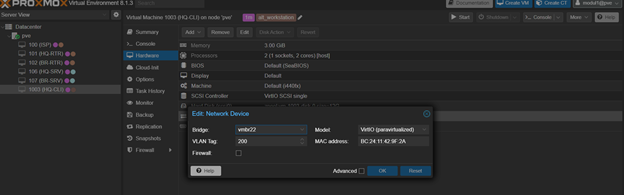

Перед включением виртуалок Настроем вланы. По заданию HQ-SRV в 100 влане, а HQ-CLI в 200
Примечание: Основные сведения о настройке коммутатора и выбора реализации разделения на VLAN занесите в отчёт
ISP преднастроена, но включать ее надо
Сетевая связность - между HQ и BRANCH

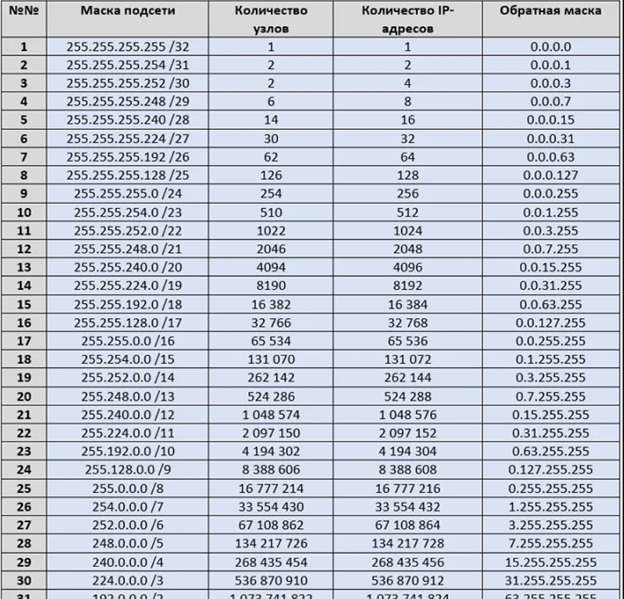

Примечание: Сведения об адресах занесите в отчёт, в качестве примера используйте Таблицу 3
HQ-RTR
Задаём сразу FQDN - выбор имени домена произвольный:
По такой же аналогии настройте остальные имена

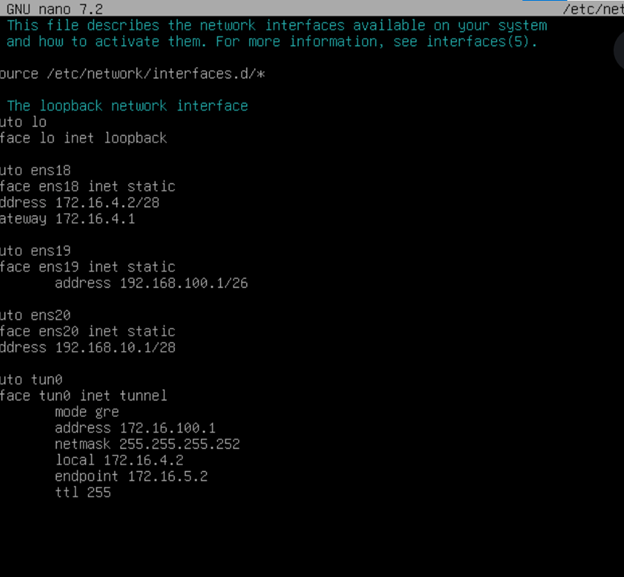

Чтобы настроить адресацию переходим:
Заодно настроим GRE туннель

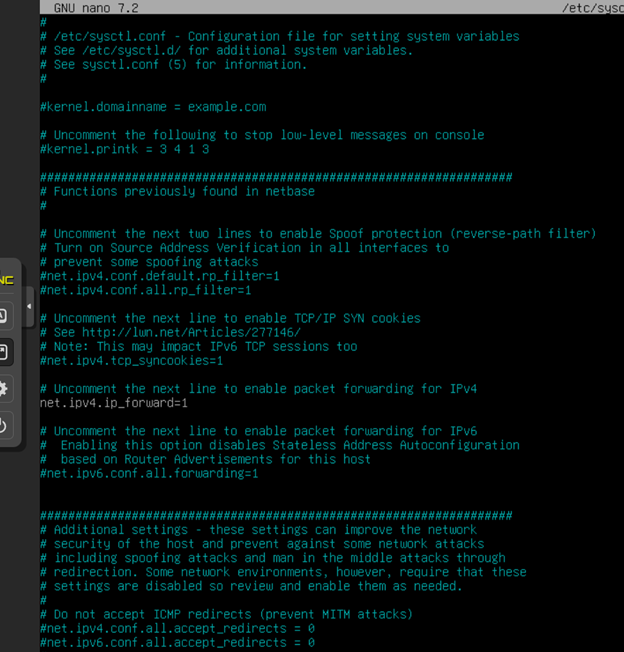

Включаем пересылку пакетов между портами (интерфейсами)
Применяем: sysctl -p
Прокинем PAT так, как по приколу тачки, что подключены к роутеру пинговать инет не будут.
Обязательно добавим в автозагрузку и активируем
Туннель мы допустим подняли, но чтобы пакеты через него не пошли, нужна маршрутизация.
Примечание: Сведения о настройке и защите протокола(ospf) занесите в отчёт
Установим frr.
(РЕКОМЕНДАЦИЯ: ПОКА FRR СКАЧИВАЕТСЯ ПЕРЕХОДИМ К НАСТРОЙКЕ BR-RTR)
В файле /etc/frr/daemons - включим поддержку OSPFv2 (IPv4)
Не забываем перезапускать, чтобы изменения вступили в силу
Переходим к настройке frr (ospf)
