laba

МОДУЛЬ 1

Задание: Необходимо разработать и настроить инфраструктуру информационно коммуникационной системы согласно предложенной топологии (см. Рисунок 1). Задание включает базовую настройку устройств:

• присвоение имен устройствам,
• расчет IP-адресации,
• настройку коммутации и маршрутизации.

В ходе проектирования и настройки сетевой инфраструктуры следует вести отчет о своих действиях, включая таблицы и схемы, предусмотренные в задании. Итоговый отчет должен содержать одну таблицу и пять отчетов о ходе работы. Итоговый отчет по окончании работы следует сохранить на диске рабочего места

Чтобы зайти на стенд для 1 модуля.

User name: m1

Password: modul1

Перед включением виртуалок Настроем вланы. По заданию HQ-SRV в 100 влане, а HQ-CLI в 200

Примечание: Основные сведения о настройке коммутатора и выбора реализации разделения на VLAN занесите в отчёт

ISP преднастроена, но включать ее надо

Сетевая связность - между HQ и BRANCH

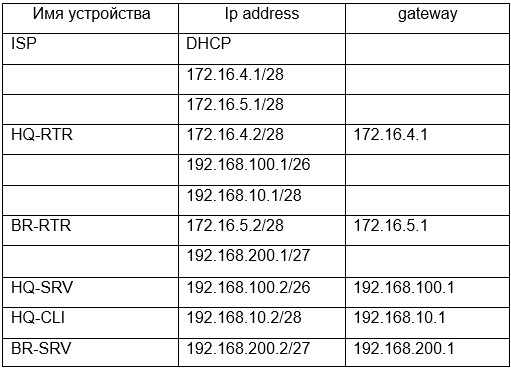

Примечание: Сведения об адресах занесите в отчёт, в качестве примера используйте Таблицу 3

*HQ-RTR*

Задаём сразу FQDN - выбор имени домена произвольный:

По такой же аналогии настройте остальные имена

Чтобы настроить адресацию переходим:

Заодно настроим GRE туннель

Включаем пересылку пакетов между портами (интерфейсами)

Применяем:

sysctl -p

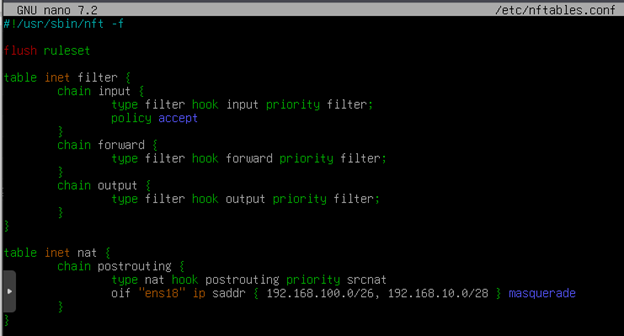

Прокинем PAT так, как по приколу тачки, что подключены к роутеру пинговать инет не будут.

Обязательно добавим в автозагрузку и активируем

Туннель мы допустим подняли, но чтобы пакеты через него пошли, нужна маршрутизация.

Примечание: Сведения о настройке и защите протокола(ospf) занесите в отчёт

Установим frr.

РЕКОМЕНДАЦИЯ: ПОКА FRR СКАЧИВАЕТСЯ ПЕРЕХОДИМ К НАСТРОЙКЕ BR-RTR

В файле /etc/frr/daemons - включим поддержку OSPFv2 (IPv4)

Не забываем перезапускать, чтобы изменения вступили в силу

Переходим к настройке frr (ospf)

Поставим пароль на frr

Не забываем перезапустить

И добавить в автозагрузку

*BR-RTR*

Произведем те же манипуляции

РЕКОМЕНДАЦИЯ: ПОКА FRR СКАЧИВАЕТСЯ ДОДЕЛЫВАЕМ FRR НА HQ-RTR

Ура сетевая связность у между hq и br настроена

Для проверки пингуем с br-rtr:

ping 192.168.100.1

РЕКОМЕНДАЦИЯ: сразу на HQ-RTR скачаем: apt update && apt install –y isc-dhcp-server

*HQ-SRV*

Задаем имя:

Прокинем инет:

Перезапускаем сервис:

Systemctl restart networking

Проверяем:

*BR-SRV*

Перезапускаем сервис:

Systemctl restart networking

Проверяем:

РЕКОМЕНДАЦИЯ: сразу скачиваем на HQ-SRV: apt update && apt install -y dnsmasq

Создание локальных учетных записей

Создайте пользователя sshuser на серверах

*HQ-SRV и BR-SRV*

Пользователь sshuser должен иметь возможность запускать sudo без дополнительной аутентификации.

В дебиане нету судо поэтому скачаем:

НА BR-SRV СДЕЛАЙТЕ ТОЖЕ САМОЕ

Создайте пользователя net_admin на маршрутизаторах

*HQ-RTR и BR-RTR*

В дебиане нет sudo поэтому скачаем

СДЕЛАЙТЕ ТОЖЕ САМОЕ НА BR-RTR

Настройка безопасного удаленного доступа на серверах HQ-SRV и BR-SRV:

• Для подключения используйте порт 2024
• Разрешите подключения только пользователю sshuser ● Ограничьте количество попыток входа до двух
• Настройте баннер «Authorized access only»

*HQ-SRV и BR-SRV*

Редактируем файл /etc/ssh/sshd_config:

ДУБЛИРУЕМ ТОЖЕ САМОЕ НА BR-SRV

Установим и настроим DHCP-сервер

и зарезервируем адрес для HQ-SRV, чтобы потом на всех остальных оконечных устройствах задавая адреса сразу создавать пользователей

*HQ-RTR:*

Скачаем: apt install –y isc-dhcp-server

Первым делом нам необходимо указать, что наш DHCP сервер должен принимать запросы только с ens20 интерфейса.

Настройка протокола динамической конфигурации хостов.

• Настройте нужную подсеть
• Для офиса HQ в качестве сервера DHCP выступает маршрутизатор HQ-RTR.
• Клиентом является машина HQ-CLI.
• Исключите из выдачи адрес маршрутизатора
• Адрес шлюза по умолчанию – адрес маршрутизатора HQ-RTR.
• Адрес DNS-сервера для машины HQ-CLI – адрес сервера HQ-SRV.
• DNS-суффикс для офисов HQ – au-team.irpo
• Сведения о настройке протокола занесите в отчёт

Примечание: Сведения о настройке протокола занесите в отчёт

Настройка DNS для офисов HQ и BR.

• Основной DNS-сервер реализован на HQ-SRV.
• Сервер должен обеспечивать разрешение имён в сетевые адреса устройств и обратно в соответствии с таблицей 2
• В качестве DNS сервера пересылки используйте любой общедоступный DNS сервер

Нам необходимо настроить DNS сервер. Будем использовать dnsmasq.

*HQ-SRV*

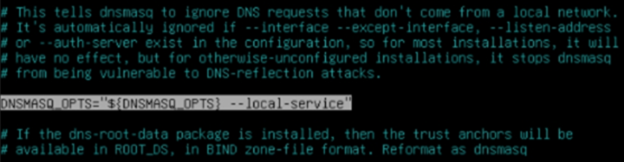

Теперь открываем скрипт-инициализации сервиса dnsmasq

ищем строчку DNSMASQ_OPTS

Убираем оттуда –local-service

Перезагружаем службу dnsmasq:

systemctl restart dnsmasq

После настройки dns-сервера прописываем всем машинам в /etc/resolv.conf:

nameserver 192.168.100.2

Настройте часовой пояс на всех устройствах, согласно месту проведения экзамена.

*HQ-SRV, HQ-CLI, BR-SRV*

Проверяем какой часовой пояс установлен:

timedatectl status

Если отличается, то устанавливаем:

timedatectl set-timezone Asia/Yekaterinburg

МОДУЛЬ 2

Чтобы зайти на стенд для 2-3 модуля.

User name: m2

Password: modul2

1. Настройте доменный контроллер Samba на машине BR-SRV.

(СДЕЛАТЬ СРАЗУ 3 СНАПШОТА НА BR-SRV(samba), HQ-CLI(Active Directory), HQ-SRV(mdadm))

• Создайте 5 пользователей для офиса HQ: имена пользователей формата user№.hq. Создайте группу hq, введите в эту группу созданных пользователей
• Введите в домен машину HQ-CLI
• Пользователи группы hq имеют право аутентифицироваться на клиентском ПК
• Пользователи группы hq должны иметь возможность повышать привилегии для выполнения ограниченного набора команд: cat, grep, id. Запускать другие команды с повышенными привилегиями пользователи группы не имеют права
• Выполните импорт пользователей из файла users.csv. Файл будет располагаться на виртуальной машине BR-SRV в папке /opt

*BR-SRV*

Обязательно: Временно заменяем в /etc/resolv.conf 192.168.100.2 на 10.0.1.4, чтобы samba быстрее скачивалось

Переходим к настройкам самого контроллера домена на BR-SRV

РЕКОМЕНДАЦИЯ: НА CLI: apt-get update && apt-get remove -y alterator-datetime && apt-get install -y task-auth-ad-sssd && apt-get install -y admc
НА CLI: apt-get install -y openssh-server && systemctl restart sshd.
НА HQ-SRV: apt update && apt install mdadm -y

Появится синее окно, не пугайтесь, так и должно быть. В первом окне вводим имя домена au-team.irpo, а во втором — имя нашего сервера hq-srv

Удаляем докер:

apt remove docker.io -y && ip link delete docker0;

• Проверяем что установлено имя в формате FQDN;
• Задаём domainname;
• Очищаем конфигурацию samba;
• Разворачиваем контроллер домена Active Directory на базе SambaDC с Dnsmasq в качестве DNS

Подготовка домена: Samba-tool --realm=au-team.irpo --domain=au-team –adminpass=”PAssw0rd” --dnsbackend=SAMBA_INTERNAL --option=”dns forwrder=192.168.100.2” --server-role=dc

ВЫ МОЖЕТЕ НАПИСАТЬ ТОЛЬКО «Samba-tool domain provision», А ОСТАЛЬНОЕ ОНО СПРОСИТ САМО

Как видим че то не так, надо перезапустить машинку:

reboot

Вводим все заново
Проверяем:

Ничего не показывает, надо перезапустить машину, снова проверяем:

Обязательно: ВВОДИМ МАШИНУ обратно В ДОМЕН:
nano /etc/resolv.conf – nameserver 192.168.100.2

РЕКОМЕНДАЦИЯ: НА BR-SRV здесь же скачиваем: apt install ansible -y
НА HQ-SRV скачиваем: apt install nfs-kernel-server -y

На клиента ставим необходимые пакеты

(СДЕЛАТЬ,если не сделали, НА HQ-CLI SNAPSHOT)

*CLI*

При установке пакета task-auth-ad-sssd у вас возникнет ошибка, связанная с конфликтом с пакетом alterator-datetime, его необходимо удалить:

apt-get update && apt-get remove -y alterator-datetime

После пропишем инсталл:

apt-get install -y task-auth-ad-sssd

Переходим к редактированию временного соединения и в качестве DNS-сервера прописываем адрес HQ-SRV, а также указываем поисковый домен:

Переходим в Центр управления системой, на вкладке Пользователи выбираем Аутентификация

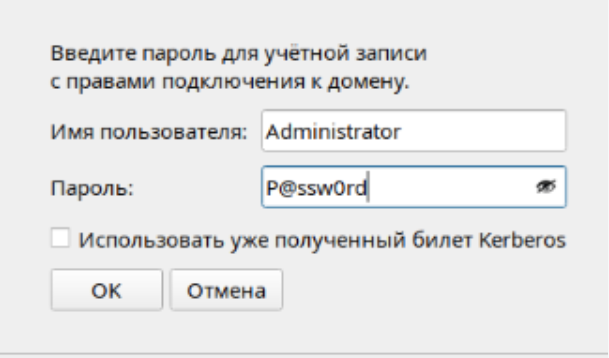

Вводим пароль администратора домена:

Нажимаем ОК и перезагружаем систему:

РЕКОМЕНДАЦИЯ: НА BR-SRV скачиваем: apt install -y docker.io docker-compose
НА HQ-SRV скачиваем: apt install -y apache* -y && apt install -y php php8.2 php-curl php-zip php-xml libapache2-mod-php php-mysql php-mbstring php-gd php-intl php-soap -y

В качестве проверки после перезагрузки можно выполнить аутентификацию от имени доменного пользователя Administrator:

Организуем отслеживание подключения к домену: CLI: На клиенте с граф. интерфейсом установим Модуль удаленного управления базой данных конфигурации (ADMC) • Установим пакет admc:

apt-get install -y admc

Для использования ADMC необходимо предварительно получить ключ Kerberos для администратора домена. Получить ключ Kerberos можно, например, выполнив следующую команду, из под обычного пользователя:

kinit Administrator

ADMC запускается из меню запуска приложений: пункт «Системные» → ADMC или из командной строки (команда admc).

---

Если admc долго не может запуститься(не выдает ошибок, но не запускается), то внесите изменения в файл /etc/krb5.conf

---

На вкладке «Компьютеры» в графическом режиме удобно отслеживать подключение к домену.

Создаем пять юзеров:

Создаем группу hq и в нее добавляем раннее созданных пользователей

Пользователи группы hq должны иметь возможность повышать привилегии для выполнения ограниченного набора команд: cat, grep, id. Запускать другие команды с повышенными привилегиями пользователи группы не имеют права

*CLI*

Настройте файл /etc/sudoers на рабочей станции Linux, как описано в предыдущем ответе, используя синтаксис для доменных групп:

%hq ALL=(ALL) NOPASSWD: /bin/cat, /bin/grep, /usr/bin/id

РЕКОМЕНДАЦИЯ: НА BR-SRV скачиваем: apt install –y mariadb-*

2. Сконфигурируйте файловое хранилище

(СДЕЛАТЬ SNAPSHOT, если не сделали, на HQ-SRV)

• При помощи трёх дополнительных дисков, размером 1Гб каждый, на HQ-SRV сконфигурируйте дисковый массив уровня 5
• Имя устройства – md0, конфигурация массива размещается в файле /etc/mdadm.conf
• Обеспечьте автоматическое монтирование в папку /raid5
• Создайте раздел, отформатируйте раздел, в качестве файловой системы используйте ext4
• Настройте сервер сетевой файловой системы(nfs), в качестве папки общего доступа выберите /raid5/nfs, доступ для чтения и записи для всей сети в сторону HQ-CLI
• На HQ-CLI настройте автомонтирование в папку /mnt/nfs
• Основные параметры сервера отметьте в отчёте

Подготовка дисков

*HQ-SRV*

Убедитесь, что дополнительные диски распознаны системой. Список подключенных дисков можно проверить командой:

Создайте RAID 5 массив из трех 1Гб дисков (предположим, они определены как /dev/sdb, /dev/sdc, и /dev/sdd):

Скачаем службу mdadm:

Проверяем:

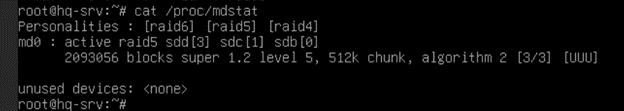

Проверьте статус RAID массива:

Сохраните конфигурацию массива в файл /etc/mdadm.conf:

1. Создание файловой системы и настройка монтирования

Создайте раздел и отформатируйте его в ext4:

Создайте точку монтирования и настройте автоматическое монтирование в /etc/fstab:

Смонтируйте файловую систему:

2. Настройка NFS-сервера на HQ-SRV

Установите NFS-сервер (если он еще не установлен):

Создайте директорию для общего доступа:

Настройте права доступа для общей папки:

Настройте экспорт NFS для всей сети с разрешением на чтение и запись.
Откройте файл /etc/exports и добавьте строку:

Примените изменения в конфигурации NFS:

Перезапустите NFS-сервер:

ПРИМЕЧАНИЕ Основные параметры сервера отметьте в отчёте

3. Настройка автомонтирования на HQ-CLI (под ALT Workstation)

*HQ-CLI*

Создайте точку монтирования:

Настройте автомонтирование в /etc/fstab, откройте этот файл и добавьте следующую строку:

Смонтируйте папку вручную (или перезагрузите систему для применения настроек):

Проверка подключения NFS на HQ-CLI:

РЕКОМЕНДАЦИЯ: НА HQ-SRV скачиваем: apt install -y mariadb-* -y

3. Настройте службу сетевого времени на базе сервиса chrony

• В качестве сервера выступает HQ-RTR
• На HQ-RTR настройте сервер chrony, выберите стратум 5
• В качестве клиентов настройте HQ-SRV, HQ-CLI, BR-RTR, BR-SRV

1. Настройка NTP сервера:

*HQ-RTR*

Установим пакет chrony на каждой машине:

apt install -y chrony

Приводим конфигурационный файл "chrony.conf" к следующему виду:

nano /etc/chrony/chrony.conf

где:

• server 127.0.0.1 iburst prefer - указываем сервером синхронизации самого себя, опция «iburst» принудительно отправляет сразу несколько пакетов для точности синхронизации,
• hwtimestamp * - опция, чтобы сетевой интерфейс считал собственный источник времени верным и синхронизировал клиентов с ним;
• local stratum 5 - устанавливаем для себя значение по stratum = 5;
• allow - кому разрешается подключаться к серверу и запрашивать время: чтобы не перечеслять все используемые в задании IPv4 и IPv6 сети, используется 0/0 и ::/0;

Запускаем и добавляем в автозагрузку службу chronyd, и не забываем рестартать сервис:

systemctl enable --now chrony
systemctl restart chrony

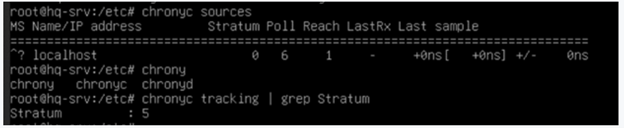

Проверяем:

2. Настройка NTP клиентов:

*HQ-SRV, BR-SRV, BR-RTR, HQ-CLI*

Установим пакет chrony:

apt install -y chrony

Приводим конфигурационный файл "chrony.conf" к следующему виду:

nano /etc/chrony/chrony.conf

где: 192.168.100.1 - IPv4 адрес HQ-R;

Запускаем и добавляем в автозагрузку службу chronyd:

systemctl enable --now chrony

на cli chronyd

systemctl restart chrony

на cli chronyd

Проверяем с клиента HQ-SRV:

Проверяем с сервера HQ-R:

BR-R | BR-SRV | CLI: Настройка аналогична HQ-SRV - за исключением указания соответствующих адресов

РЕКОМЕНДАЦИЯ: НА HQ-SRV скачиваем: apt install -y git
НА HQ-RTR скачиваем: apt install nginx -y

4. Сконфигурируйте ansible на сервере BR-SRV

(СДЕЛАЙ SNAPSHOT НА BR-SRV)

• Сформируйте файл инвентаря, в инвентарь должны входить HQSRV, HQ-CLI, HQ-RTR и BR-RTR
• Рабочий каталог ansible должен располагаться в /etc/ansible
• Все указанные машины должны без предупреждений и ошибок отвечать pong на команду ping в ansible посланную с BR-SRV

*BR-SRV*

1. Установите Ansible (если он еще не установлен):

apt update && apt install ansible -y

2. Создание рабочего каталога Ansible

Ansible обычно уже использует /etc/ansible как рабочий каталог, но если его нет, создайте его вручную:

3. Создание файла инвентаря

Создайте инвентарь файла : /etc/ansible/hosts. Откройте файл /etc/ansible/hosts для редактирования:

4. Настройка SSH-доступа к машинам

Для того чтобы Ansible мог управлять машинами без необходимости ввода пароля, настройте SSH-доступ:

---

(ДОПОЛНЕНИЕ)

*HQ-CLI*

Для hq-cli нужно установить ssh службу: apt-get install -y openssh-server

Перезагружаем ssh на hq-cli: systemctl restart sshd

Для того чтобы зайти в конфиг ssh на альт линукс(cli) нужно ввести команду: nano /etc/openssh/sshd_config

---

Скопируйте SSH-ключ на всех машинах в инвентаре : Выполните эту команду для каждой машины, чтобы разрешить безпарольный доступ:

5. Проверка подключения в Ansible

Выполните команду "ansible all -m ping" для проверки соединения со всеми хостами из инвентаря файла:

РЕКОМЕНДАЦИЯ: НА HQ-SRV скачиваем: git clone git://git.moodle.org/moodle.git

5. Развертывание приложений в Docker на сервере BR-SRV.

• Создайте в домашней директории пользователя файл wiki.yml для приложения MediaWiki.
• Средствами docker compose должен создаваться стек контейнеров с приложением MediaWiki и базой данных.
• Используйте два сервиса
• Основной контейнер MediaWiki должен называться wiki и использовать образ mediawiki
• Файл LocalSettings.php с корректными настройками должен находиться в домашней папке пользователя и автоматически монтироваться в образ.
• Контейнер с базой данных должен называться mariadb и использовать образ mariadb (субд).
• Разверните
• Он должен создавать базу с названием mediawiki, доступную по стандартному порту, пользователя wiki с паролем WikiP@ssw0rd должен иметь права доступа к этой базе данных
• MediaWiki должна быть доступна извне через порт 8080.

*BR-SRV*

1. Скачиваем докер:

apt install -y docker.io docker-compose

2. Включаем и добавляем в автозагрузку службу docker:

systemctl enable --now docker.service

3. В домашней директории пользователя root создаём файл wiki.yml со следующим содержимым:

nano ~/wiki.yml

где:

• services — основной раздел, где мы будем создавать и описывать наши сервисы (контейнеры docker). В данном примере сервиса два: MediaWiki - для приложения mediawiki и database - для базы данных; container_name — имя, которое получит созданный контейнер;
• image — имя образа, который будет использоваться для создания контейнера;
• restart поведения контейнера при падении;
• ports (внешняя публикация). С помощью данной опции мы можем указывать, на каких портах должен слушать контейнер и на какие порты должны пробрасываться запросы
• environment — задаем переменные окружения;
• volumes - проброс папок;
• links - ссылайтесь на контейнеры в другом сервисе. Укажите либо имя сервиса, либо псевдоним ссылки (SERVICE:ALIAS)

apt install –y mariadb-*

P.S. После первоначальной настройки через Web-интерфейс с CLI загрузите LocalSettings.php в тот же каталог, что и эта wiki.yml и раскомментируйте следующую строку "# - ./LocalSettings.php:/var/www/html/LocalSettings.php" и используйте docker-compose для перезапуска службы mediawiki

4. Чтобы отдельный volume для хранения базы данных имел правильное имя - создаём его средствами docker:

docker volume create dbvolume

5. Выполняем сборку и запуск стека контейнеров с приложением MediaWiki и базой данных описанных в файле wiki.yml:

docker-compose -f wiki.yml up -d

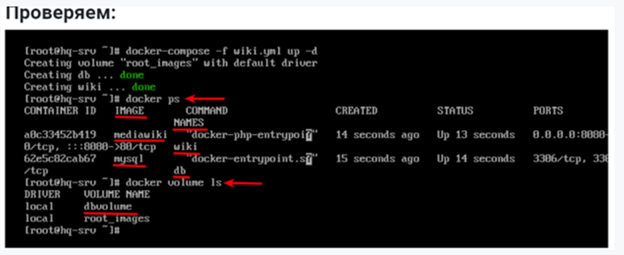

Проверяем:

*HQ-CLI*

su -

echo “192.168.200.2 wiki.au-team.irpo mediawiki” >> /etc/hosts

1. Переходим в браузер http://wiki.au-team.irpo:8080/ для продолжения установки через веб-интерфейс - нажимаем set up the wiki:

2. Выбираем необходимый Язык - нажимаем Далее:

3. После успешной проверки внешней среды - нажимаем Далее:

4. Заполняем параметры подключение к Базе Данных в соответствие с заданными переменными окружения в wiki.yml, которые соответствуют требованиям задания:

Пример заполнения:

Хост базы данных: db
Имя базы данных: mediawiki
Имя пользователя базы данных: wiki
Пароль базы данных: WikiP@ssw0rd

5. Заполняем необходимые сведения:

Пароль: P@ssw0rddd

6. После чего будет автоматически скачен файл LocalSettings.php - который необходимо передать на BR-SRV в домашнюю директорию пользователя root туда же где лежит wiki.yml:

7. Забираем файл LocalSettings.php с CLI:

*HQ-CLI:*

*BR-SRV:

Перемещаем в домашнюю директорию пользователя /root:

Проверяем:

---

Прямой поиск файла поиск файла LocalSettings.php командой find:

find / -name LocalSettings.php 2>/dev/null

Команда "ls"(list) показывает файлы и директории в текущем каталоге.
Команда "pwd" показывает каталоr в котором ты находишься.

---

Перезапускаем сервисы средствами docker-compose:

docker-compose -f wiki.yml stop
docker-compose -f wiki.yml up -d

*Снова HQ-CLI:*

1. Проверяем доступ к http://wiki.au-team.irpo:8080

2. Вход, в моем случае, из под пользователя admin с паролем P@ssw0rddd

6. На маршрутизаторах сконфигурируйте статическую трансляцию портов

• Пробросьте порт 80 в порт 8080 на BR-SRV на маршрутизаторе BR-RTR, для обеспечения работы сервиса wiki
• Пробросьте порт 2024 в порт 2024 на HQ-SRV на маршрутизаторе HQ-RTR
• Пробросьте порт 2024 в порт 2024 на BR-SRV на маршрутизаторе BR-RTR

*BR-RTR*

*HQ-RTR*

7. Запустите сервис moodle на сервере HQ-SRV

• Используйте веб-сервер apache
• В качестве системы управления базами данных используйте mariadb
• Создайте базу данных moodledb
• Создайте пользователя moodle с паролем P@ssw0rd и предоставьте ему права доступа к этой базе данных
• У пользователя admin в системе обучения задайте пароль P@ssw0rd
• На главной странице должен отражаться номер рабочего места в виде арабской цифры, других подписей делать не надо
• Основные параметры отметьте в отчёт

*HQ-SRV*

!По сути у нас уже все скачено!

Устанавливаем веб-сервер Apache2 и необходимые пакеты:

apt install -y apache* -y

Устанавливаем PHP и необходимые модули:

apt install -y php php8.2 php-curl php-zip php-xml libapache2-mod-php php-mysql php-mbstring php-gd php-intl php-soap -y

Установка СУБД MySQL:

apt install -y mariadb-* -y

!По сути у нас уже все скачено!

Включаем и добавляем в автозагрузку MySQL:

systemctl enable --now mariadb
systemctl enable --now apache2

Подключаемся к MySQL, создаём базу данных и пользователя:
имя базы даных - " moodledb ";
имя пользователя - "moodle", пароль "P@ssw0rd";

Вводим следующие команды:

• mysql
• CREATE DATABASE moodledb DEFAULT CHARACTER SET utf8 COLLATE utf8_unicode_ci;
• CREATE USER 'moodle'@'localhost' IDENTIFIED BY 'P@ssw0rd';
• GRANT SELECT, INSERT, UPDATE, DELETE, CREATE, CREATE TEMPORARY TABLES, DROP, INDEX, ALTER ON moodle.* TO 'moodle'@'localhost';
• EXIT;

---

Если вдруг в веб при вводе данных параметров базы данных будет вылазить ошибка – данной базы данных не существует, данному пользователю не даны права на создание базы данных, то удаляем их и создаем заново:

>DROP DATABASE moodledb;
>DROP USER 'moodle'@'localhost';

---

Устанавливаем git, чтобы можно было скачать проект Moodle:

!По сути у нас уже все скачено!

apt install -y git

Загружаем код проекта Moodle:

git clone git://git.moodle.org/moodle.git

!По сути у нас уже все скачено!

Переходим в загруженный каталог moodle:

cd moodle

Извлекаем список каждой доступной ветви:

git branch -a

Сообщаем git, какую ветку отслеживать или использовать:

git branch --track MOODLE_403_STABLE origin/MOODLE_403_STABLE

проверяем:

git checkout MOODLE_403_STABLE

Копируем локальный репозиторий в /var/www/html/:

cd ..
cp -R moodle /var/www/html

Создаём необходимую структуру каталагов для корректной установки и работы Moodle:

mkdir /var/moodledata
chown -R www-data /var/moodledata
chmod -R 777 /var/moodledata
chmod -R 0755 /var/www/html/moodle
chown -R www-data:www-data /var/www/html/moodle

Описываем конфигурационный файл для веб-сервера Apache:

nano /etc/apache2/sites-available/moodle.conf

где:

• ServerName - основное имя домена
• ServerAlias - дополнительное имя, по которому будет доступен сайт
• DocumentRoot - путь до проекта для этого домена
• AllowOverride All - когда сервер находит .htaccess файл (как определено AccessFileName) ему необходимо знать какие директивы, объявленные в том файле могут отменять ранее утановленную информацию доступа. Эта директива может быть установлена в None, т.е. чтобы сервер не читал файл .htaccess. Если она установленна в All - сервер будет допускать все директивы .htaccess файла.
• Options -Indexes +FollowSymLinks - означает, что если каталог является символьной ссылкой, перейдите по ссылке

Создаём символьную ссылку из sites-available на sites-enabled:

ln -s /etc/apache2/sites-available/moodle.conf /etc/sites-enabled

Проверяем синтаксис файла виртуального хоста: apachectl configtest

Правим количество входных переменных, которые могут быть приняты в одном запросе, для работы Moodle - необходимо 5000, а значение в php.ini по умолчанию 1000:

Проверяем:

nano /etc/php/8.2/apache2/php.ini

Перезагружаем apache:

systemctl restart apache2

*HQ-CLI*

После можно переходить в браузер для установки Moodle по http://<IP | domain-name>/install.php

1. Перед тем как зайти на сайт в hq-cli в файле /etc/hosts прописываем следующее:

192.168.100.2 moodle.au-team.irpo moodle

2. Открываем firefox переходим на http://moodle.au-team.irpo/moodle

• выбираем Язык - нажимаем "Далее":

3. Подтверждаем пути - правим Каталог данных (в соответствии с созданной ранее директорией - /var/moodledata) - нажимаем "Далее":

4. Выбираем драйвер баз данных MariaDB - нажимаем "Далее":

5. Заполняем параметры ранее созданной Базы данных - "пользователя БД, пароль и порт":

СЕРВЕР БАЗ ДАННЫХ (ХОСТ) localhost
НАЗВАНИЕ БАЗЫ ДАННЫХ moodle
ПОЛЬЗОВАТЕЛЬ БАЗЫ ДАННЫХ moodle
ПАРОЛЬ P@ssw0rd

6. нажимаем - "Продолжить":

7. Нажимаем - "Продолжить": не обращаем внимание на то, что у нас не настроен https

РЕКОМЕНДАЦИЯ: пока идет долгая установка делаем nginx на hq-rtr, он идет сразу после moodle

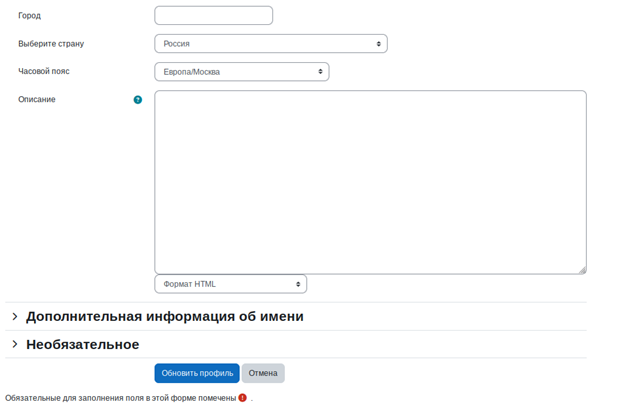

8. заполняем необходимые сведения и нажимаем - "Обновить профиль":

9. Заполняем необходимые сведения и нажимаем - "Сохранить изменения":

8. Настройте веб-сервер nginx как обратный прокси-сервер на HQ-RTR

• При обращении к HQ-RTR по доменному имени moodle.au-team.irpo клиента должно перенаправлять на HQ-SRV на стандартный порт, на сервис moodle
• При обращении к HQ-RTR по доменному имени wiki. au-team.irpo клиента должно перенаправлять на BR-SRV на порт, на сервис mediwiki

*HQ-RTR*

1. Установите Nginx

apt install nginx -y

Запустите и активируйте Nginx:

systemctl start nginx
systemctl enable nginx

2. Настройка Nginx как обратного прокси

Создадим конфигурационный файл для сайта в Nginx, в котором настроим виртуальные хосты:

Добавьте конфигурацию для проксирования запросов в файл reverse-proxy.conf:

Сохраните файл и закройте редактор.

Создайте символическую ссылку на этот файл в папке sites-enabled для активации конфигурации:

Проверьте конфигурацию Nginx на наличие синтаксических ошибок:

> на hq-rtr в файле /etc/resolv.conf должно быть прописано dns 192.168.100.2

Если конфигурация правильная, вы увидите сообщение syntax is ok.

Перезагрузите Nginx, чтобы применить изменения:

systemctl reload nginx

9. Удобным способом установите приложение Яндекс Браузере для организаций

*HQ-CLI*

ПРИМЕЧАНИЕ: Установку браузера отметьте в отчёте

МОДУЛЬ 3

(1,2 заданий не будет, 7ое задание будет)

3. Перенастройте ip-туннель с базового до уровня туннеля, обеспечивающего шифрование трафика

*HQ-RTR*

1. Для начала необходимо установить пакет на наш роутер HQ-RTR:

apt update
apt install strongswan

2. Конфигурация IPsec:

На обоих роутерах отредактируйте файл /etc/ipsec.conf, добавив следующее:

Далее нужно настроить файл ipsec.secrets. Вносим туда строку:

172.16.4.2 172.16.5.2 : PSK “123qweR%”

Ещё один конфиг charon.conf, открываем его b редактируем в нём следующую строку, приводя к виду:

install_routes = no

И осталось только перезагрузить службу ipsec:

ipsec restart

*BR-RTR*

1. Для начала необходимо установить пакет на наш роутер BR-RTR:

apt update
apt install strongswan

2. Конфигурация IPsec:

На обоих роутерах отредактируйте файл /etc/ipsec.conf, добавив следующее:

Далее нужно настроить файл ipsec.secrets. Вносим туда строку:

172.16.5.2 172.16.4.2 : PSK “123qweR%”

Ещё один конфиг charon.conf, открываем его и редактируем в нём следующую строку, приводя к виду:

install_routes = no

И осталось только перезагрузить службу ipsec:

ipsec restart

3. Также можно проверить передаются ли зашифрованные пакеты по сети, для этого нам пригодится утилита tcpdump на BR-RTR:

apt install tcpdump

И теперь мы можем проверить это, пропишем на роутере BR-RTR команду:

tcpdump -i ens18 -n -p esp

А на роутере HQ-RTR отправим эхо-запрос на порту в сторону branch(br-srv):

ping 192.168.200.2

Как можно заметить, на правом роутере мы видим зашифрованные пакеты с меткой ESP:

Слева HQ-RTR - Cправа BR-RTR

Если IPsec настроен правильно, вы должны видеть защищённый трафик между вашими серверами.

4. Настройте межсетевой экран на маршрутизаторах HQ-RTR и BR-RTR на сеть в сторону ISP

Для выполнения этого задания нам нужно обеспечить работу только нужных протоколов, а именно: HTTP, HTTPS, DNS, NTP, ICMP. А также запретить остальные подключения из сети Интернет во внутреннюю сеть.

*HQ-RTR*

Отредактируем nftables под текст задания:

Не забываем применять:

*BR-RTR *

И проверим, не отвалился ли туннель ipsec после настройки правил на HQ-RTR:

ipsec status

Видим, что соединение установлено и всё хорошо!

Проверим также наличие связи между конечными устройствами, отправим эхо-запрос с HQ-CLI на BR-SRV:

ping 192.168.200.2

Связь есть, всё отлично! Задание выполнено!

5. Настройте принт-сервер cups на сервере HQ-SRV.

1. Для начала необходимо установить пакеты cups и cups-pdf на HQ-SRV:

Теперь необходимо включить службу cups, чтобы она запускалась вместе с системой:

systemctl enable –now cups

Далее, необходимо отредактировать конфиг /etc/cups/cupsd.conf

Во всех блоках Location необходимо добавить строку Allow all, как на скриншоте

Перезапускаем службу cups для применения изменений:

systemctl restart cups

2. Переходим к подключению клиента HQ-CLI

Скачиваем cups:

apt-get install cups cups-pdf -y

На HQ-CLI выполняем следующую команду для подключения к принт-серверу:

lpadmin -p CUPS -E -v ipp://hq-srv.au-team.irpo:631/printers/PDF -m everywhere

Установим принтер CUPS, как принтер по умолчанию:

lpoptions -d CUPS

Как можно заметить, принтер CUPS успешно подключен.

Из-за того, что на HQ-CLI также установлен принт-сервер, можно отключить локальный принтер “Cups-PDF”, чтобы он не мешал.

lpadmin -x Cups-PDF

Теперь у нас остался один принтер. Проверим его работу. Откроем любой текстовый документ и попробуем его распечатать.

Перейдем в веб-интерфейс CUPS по адресу https://hq-srv.au-team.irpo:631

• Вкладка Принтеры
• Выбираем наш принтер.
• Жмем кнопку Показать все задания

6. Реализуйте логирование при помощи rsyslog на устройствах HQ-RTR, BR-RTR, BR-SRV

1. Сперва необходимо настроить наш сервер для сбора логов.

Установим пакет rsyslog на HQ-SRV:

apt install rsyslog

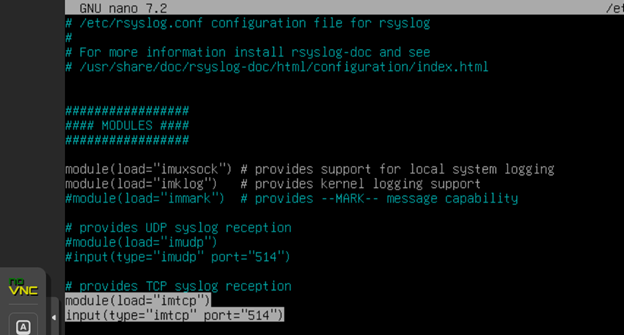

Далее, отредактируем файл конфигурации, расположенный по пути /etc/rsyslog.conf:

Для передачи логов будем использовать протокол TCP, поэтому раскомментируем (уберем #) модуль imtcp, чтобы rsyslog мог получать логи с удаленных узлов.

Также необходимо в конец конфига добавить шаблон для сбора логов, чтобы rsyslog сохранял логи по пути, который указан в задании.

Включаем службу rsyslog, чтобы она запускалась вместе с системой и перезапускаем ее для применения изменений:

systemctl enable rsyslog
systemctl restart rsyslog

Сервер для приема логов настроен

2. Переходим к настройке клиентов. Начнем с роутеров.

Установим пакет rsyslog на HQ-RTR:

Далее, отредактируем файл конфигурации, расположенный по пути /etc/rsyslog.conf:

В блоке MODULES необходимо раскомментировать модули, которые обеспечивают поддержку логирования. (Все кроме модуля imuxsock, потому что вместо него будет использован модуль imjournal). Модуль imjournal придется дописать вручную.

Теперь опускаемся в самый низ конфига, там расположены правила.

Добавляем в самый конец строку, которая отвечает за отправку логов уровня предупреждения (warning) и выше:

*.warning @@192.168.100.2:514

Теперь перезапускаем службу rsyslog, чтобы применить изменения.

systemctl restart rsyslog

НА BR-RTR НУЖНО ПОВТОРИТЬ АНАЛАГИЧНО.

3. Продолжаем настройку клиентов на BR-SRV

Установим на BR-SRV пакет rsyslog:

apt install rsyslog

Далее, отредактируем файл конфигурации, расположенный по пути /etc/rsyslog.conf:

Здесь также необходимо раскомментировать модули imjournal, imklog, immark

И добавить строку в конец конфига для того, чтобы логи отправлялись на сервер.

Включаем службу rsyslog, чтобы она запускалась вместе с системой и перезапускаем ее для применения изменений:

systemctl enable rsyslog
systemctl restart rsyslog

4. За время пока выполнялась настройка клиентов уже должны появиться логи, проверим каталог /opt на HQ-SRV:

Как можно заметить, были автоматически созданы каталоги с именами клиентов. В каждом из них есть файл rsyslog.txt

Проверим, что логируются только сообщения уровня warning и выше.

Добавим несколько записей различного уровня в лог на любом из клиентов, например на BR-SRV, командами:

logger -p user.info “Test info”

logger -p user.warning “Test warning”

сообщения уровня warning:

logger -p user.error “Test error”

сообщения уровня error:

Теперь проверим на HQ-SRV содержимое файла /opt/br-srv/rsyslog.txt:

Как можно заметить, здесь появились только сообщения уровня warning и error.

5. Перейдем к настройке ротации логов. На HQ-SRV создадим файл /etc/logrotate.d/rsyslog Запишем в него следующее содержимое:

Настройка ротации на этом закончена, каждую неделю будут проверяться логи и если какие-то из них больше 10МБ, они будут сжаты в архив.

8. Реализуйте механизм инвентаризации машин HQ-SRV и HQ-CLI через Ansible на BR-SRV

1. Для начала необходимо создать каталог, в котором будут размещены отчеты о рабочих местах:

mkdir /etc/ansible/PC_INFO

2. Далее, создадим плейбук /etc/ansible/inventory.yml:

со следующим содержимым:

3. Проверим работу, командой:

ansible-playbook /etc/ansible/inventory.yml

• Ansible помечает результат как changed, так как фактическое состояние системы меняется. При первом запуске плейбука это ожидаемое поведение.
• Если запустить плейбук ещё раз, то Ansible покажет для тех же задач статус ok, потому что требуемое состояние уже достигнуто и ничего менять не нужно.

4. Проверим наличие и содержимое, созданных отчетов:

ls -la /etc/ansible/PC_INFO
cat /etc/ansible/PC_INFO/hq-cli.yml
cat /etc/ansible/PC_INFO/hq-srv.yml

Как можно заметить, отчеты созданы и содержат необходимую информацию. Задание выполнено.

9. Реализуйте механизм резервного копирования конфигурации для машин HQ-RTR и BR-RTR, через Ansible на BR-SRV

1. Создадим также каталог, в котором будут размещены резервные копии конфигураций маршрутизаторов:

mkdir /etc/ansible/NETWORK_INFO

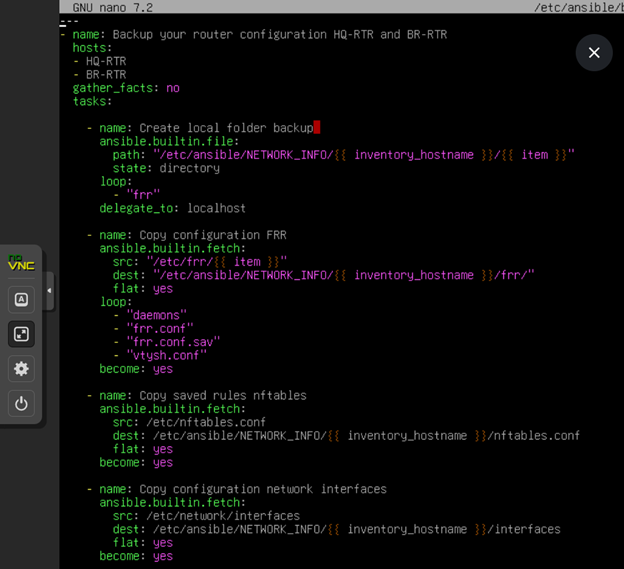

2. И создаём сам плейбук /etc/ansible/backup.yml:

со следующим содержимым:

ОБЯЗАТЕЛЬНО УСТАНОВИТЕ sudo НА HQ-RTR и BR-RTR

3. Абсолютно также, как и в предыдущем задании, проверяем его работу, командой:

ansible-playbook /etc/ansible/backup.yml

• Как и в прошлом задании, Ansible помечает результат как changed, так как фактическое состояние системы меняется. При первом запуске плейбука так и должно быть.
• И если запустить его ещё раз, то Ansible покажет для тех же задач статус ok, потому что требуемое состояние уже достигнуто и ничего менять не нужно.

4. Проверим наличие созданных отчетов:

ls -la /etc/ansible/NETWORK_INFO
ls -la /etc/ansible/NETWORK_INFO/HQ-RTR
ls -la /etc/ansible/NETWORK_INFO/BR-RTR

А также их содержимое, если хотите убедиться, что действительно скопировалось, для примера покажем файл interfaces с маршрутизатора HQ-RTR, остальные можете сами:

cat /etc/ansible/NETWORK_INFO/HQ-RTR/interfaces

По итогу все резервные копии конфигураций созданы и содержат необходимую информацию. Задание выполнено.
