laba

МОДУЛЬ 1

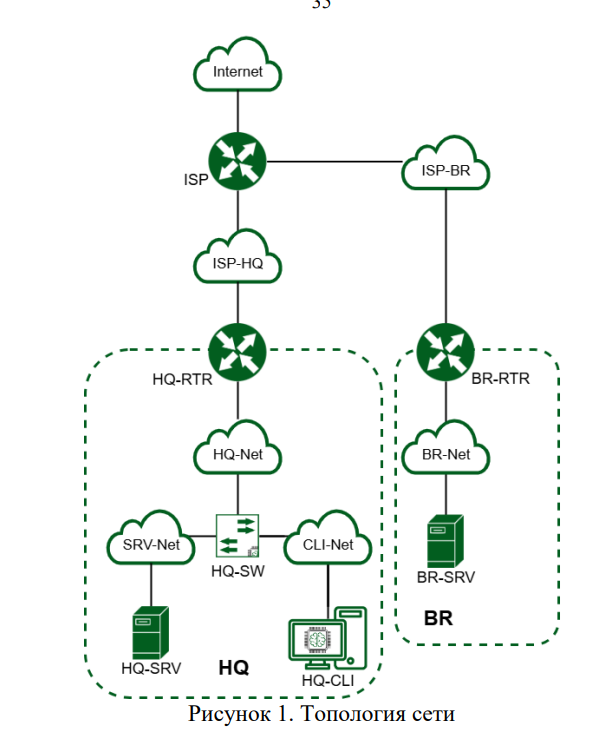

Задание: Необходимо разработать и настроить инфраструктуру информационно коммуникационной системы согласно предложенной топологии (см. Рисунок 1). Задание включает базовую настройку устройств:

присвоение имен устройствам,

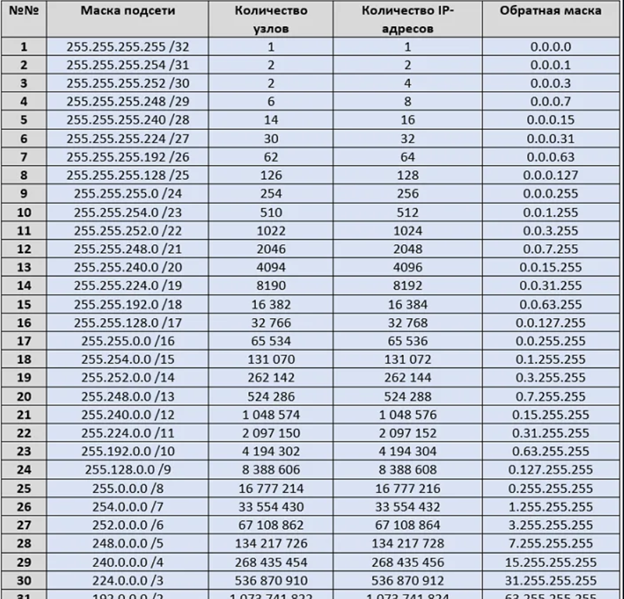

расчет IP-адресации,
настройку коммутации и маршрутизации.

В ходе проектирования и настройки сетевой инфраструктуры следует вести отчет о своих действиях, включая таблицы и схемы, предусмотренные в задании. Итоговый отчет должен содержать одну таблицу и пять отчетов о ходе работы. Итоговый отчет по окончании работы следует сохранить на диске рабочего места

Чтобы зайти на стенд для 1 модуля.

User name: m1

Password: modul1

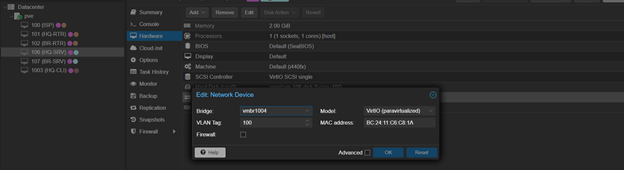

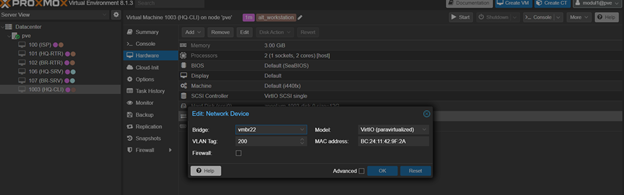

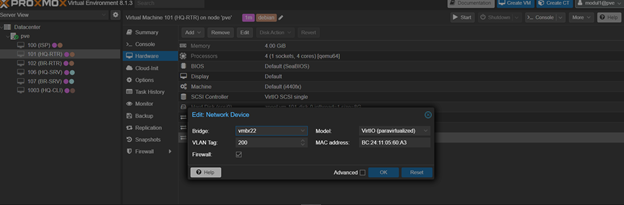

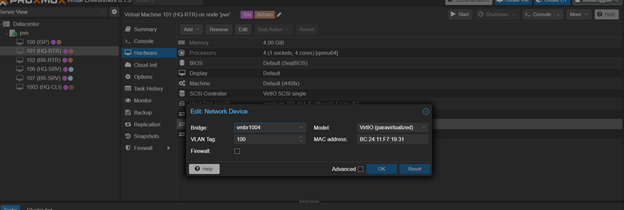

Перед включением виртуалок Настроем вланы. По заданию HQ-SRV в 100 влане, а HQ-CLI в 200

Примечание: Основные сведения о настройке коммутатора и выбора реализации разделения на VLAN занесите в отчёт

ISP преднастроена, но включать ее надо

Сетевая связность - между HQ и BRANCH

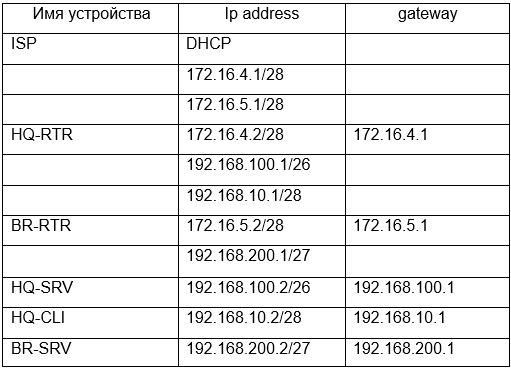

Примечание: Сведения об адресах занесите в отчёт, в качестве примера используйте Таблицу 3

*HQ-RTR*

Задаём сразу FQDN - выбор имени домена произвольный:

По такой же аналогии настройте остальные имена

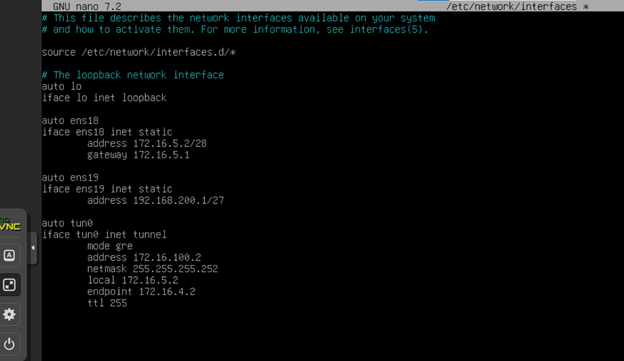

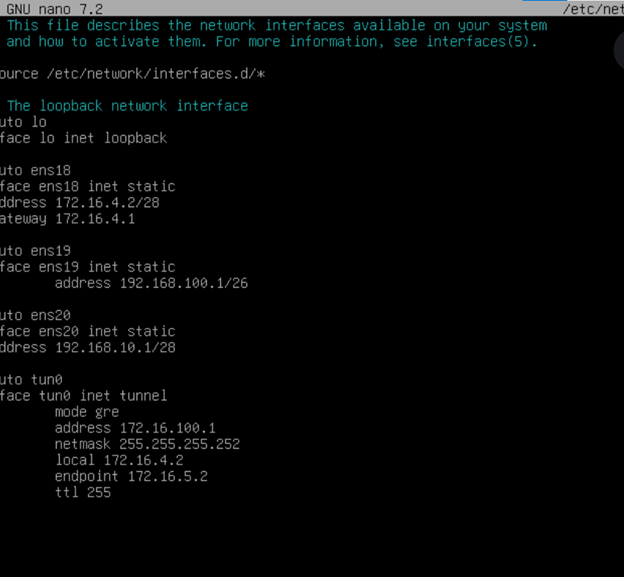

Чтобы настроить адресацию переходим:

Заодно настроим GRE туннель

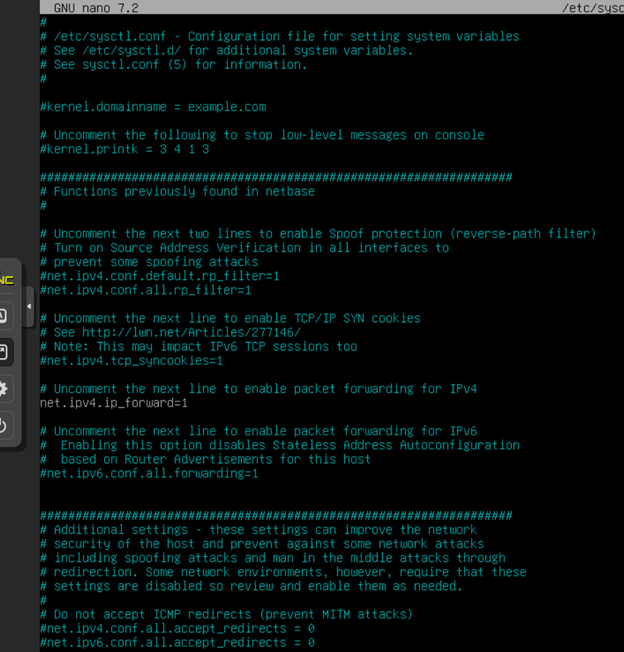

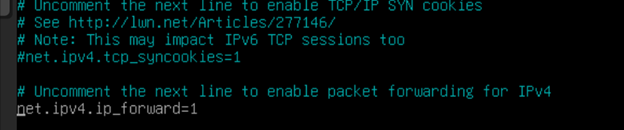

Включаем пересылку пакетов между портами (интерфейсами)

Применяем:

sysctl -p

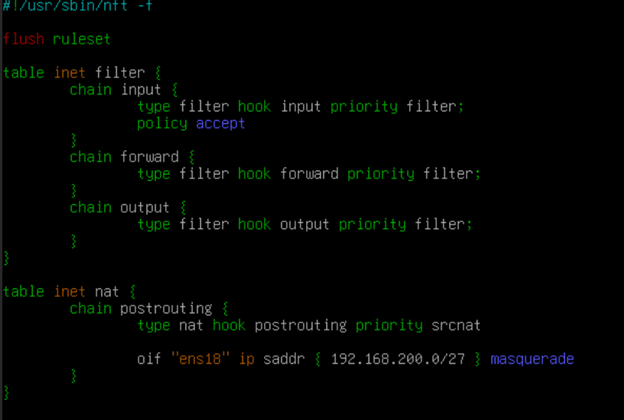

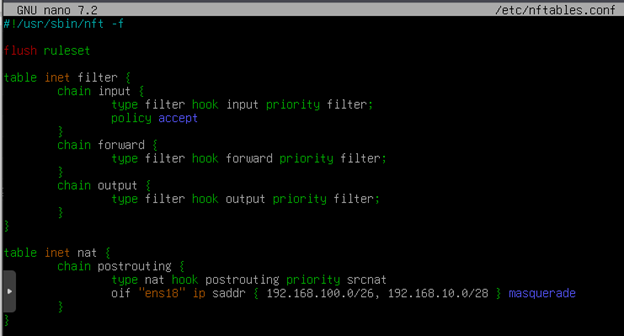

Прокинем PAT так, как по приколу тачки, что подключены к роутеру пинговать инет не будут.

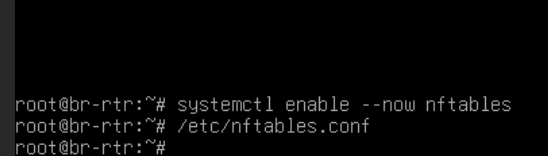

Обязательно добавим в автозагрузку и активируем

Туннель мы допустим подняли, но чтобы пакеты через него пошли, нужна маршрутизация.

Примечание: Сведения о настройке и защите протокола(ospf) занесите в отчёт

Установим frr.

РЕКОМЕНДАЦИЯ: ПОКА FRR СКАЧИВАЕТСЯ ПЕРЕХОДИМ К НАСТРОЙКЕ BR-RTR

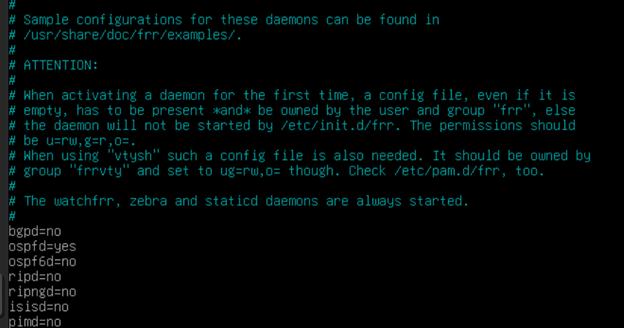

В файле /etc/frr/daemons - включим поддержку OSPFv2 (IPv4)

Не забываем перезапускать, чтобы изменения вступили в силу

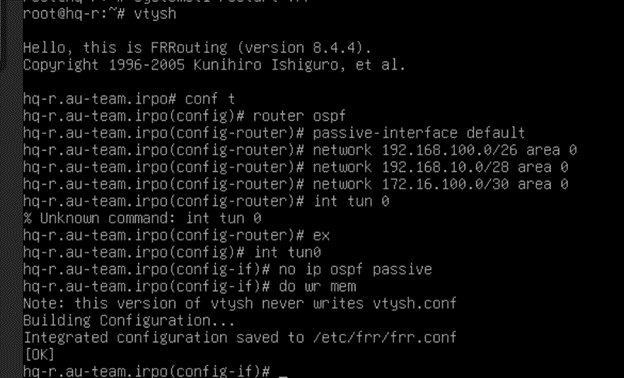

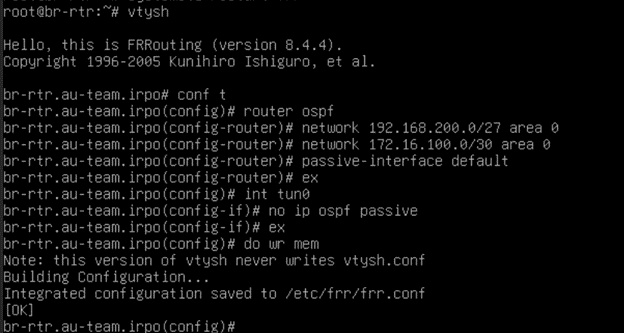

Переходим к настройке frr (ospf)

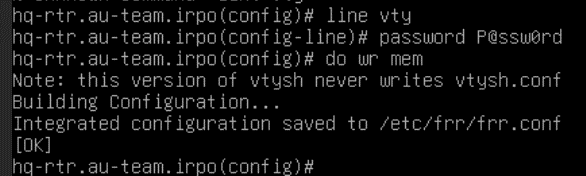

Поставим пароль на frr

Не забываем перезапустить

И добавить в автозагрузку

*BR-RTR*

Произведем те же манипуляции

РЕКОМЕНДАЦИЯ: ПОКА FRR СКАЧИВАЕТСЯ ДОДЕЛЫВАЕМ FRR НА HQ-RTR

Ура сетевая связность у между hq и br настроена

Для проверки пингуем с br-rtr:

ping 192.168.100.1

РЕКОМЕНДАЦИЯ: сразу на HQ-RTR скачаем: apt update && apt install –y isc-dhcp-server

*HQ-SRV*

Задаем имя:

ВНИМАНИЕ: Нужно обновить изображение

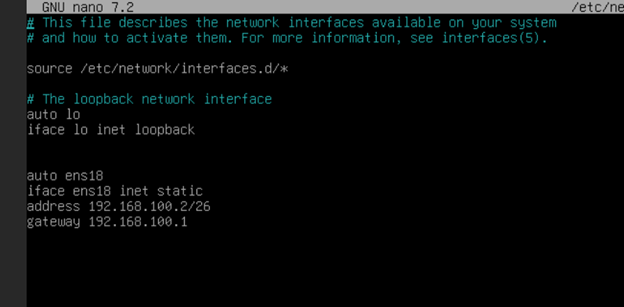

Прокинем инет:

Перезапускаем сервис:

Systemctl restart networking

Проверяем:

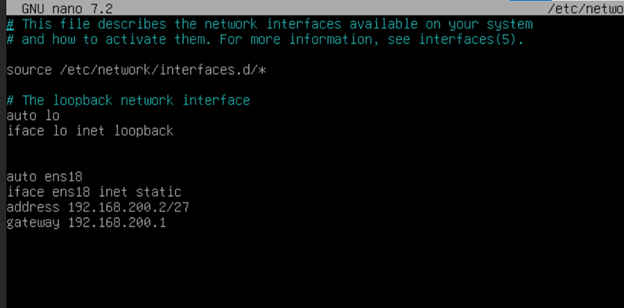

*BR-SRV*

Перезапускаем сервис:

Systemctl restart networking

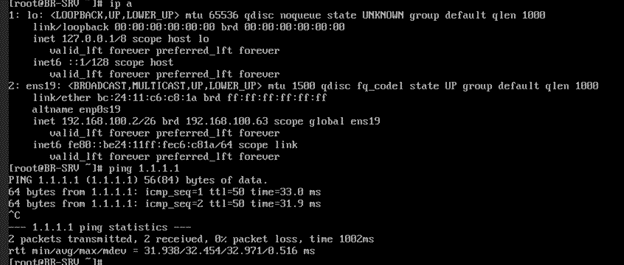

Проверяем:

РЕКОМЕНДАЦИЯ: сразу скачиваем на HQ-SRV: apt update && apt install -y dnsmasq

Создание локальных учетных записей

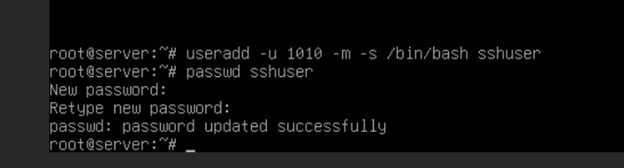

Создайте пользователя sshuser на серверах

*HQ-SRV и BR-SRV*

Пользователь sshuser должен иметь возможность запускать sudo без дополнительной аутентификации.

В дебиане нету судо поэтому скачаем:

НА BR-SRV СДЕЛАЙТЕ ТОЖЕ САМОЕ

Создайте пользователя net_admin на маршрутизаторах

*HQ-RTR и BR-RTR*

В дебиане нет sudo поэтому скачаем

СДЕЛАЙТЕ ТОЖЕ САМОЕ НА BR-RTR

Настройка безопасного удаленного доступа на серверах HQ-SRV и BR-SRV:

Для подключения используйте порт 2024
Разрешите подключения только пользователю sshuser ● Ограничьте количество попыток входа до двух
Настройте баннер «Authorized access only»

*HQ-SRV и BR-SRV*

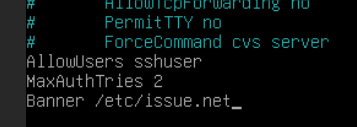

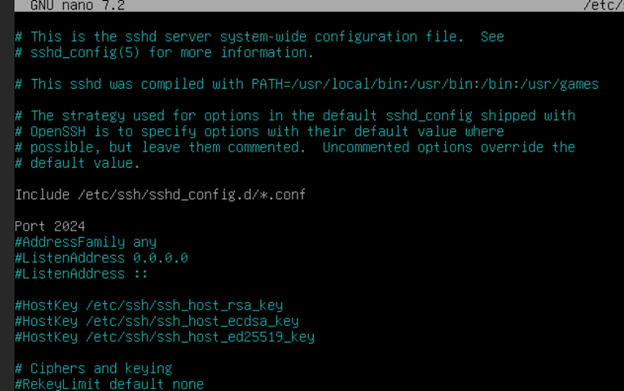

Редактируем файл /etc/ssh/sshd_config:

ДУБЛИРУЕМ ТОЖЕ САМОЕ НА BR-SRV

Установим и настроим DHCP-сервер

и зарезервируем адрес для HQ-SRV, чтобы потом на всех остальных оконечных устройствах задавая адреса сразу создавать пользователей

*HQ-RTR:*

Скачаем: apt install –y isc-dhcp-server

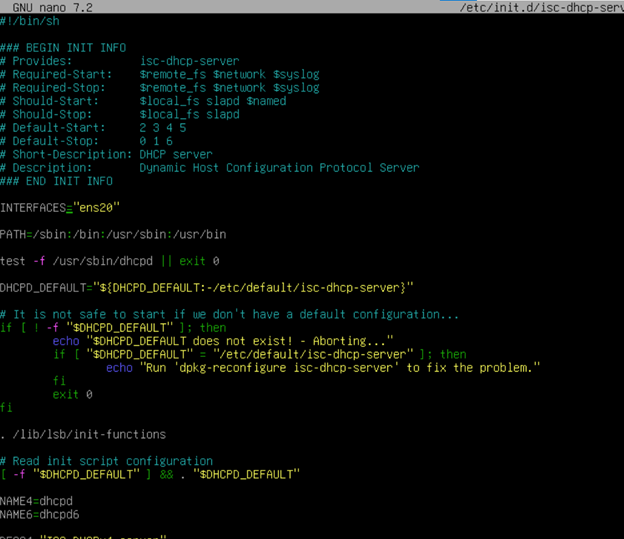

Первым делом нам необходимо указать, что наш DHCP сервер должен принимать запросы только с ens20 интерфейса.

Настройка протокола динамической конфигурации хостов.

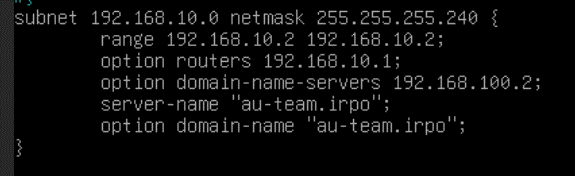

Настройте нужную подсеть
Для офиса HQ в качестве сервера DHCP выступает маршрутизатор HQ-RTR.
Клиентом является машина HQ-CLI.
Исключите из выдачи адрес маршрутизатора
Адрес шлюза по умолчанию – адрес маршрутизатора HQ-RTR.
Адрес DNS-сервера для машины HQ-CLI – адрес сервера HQ-SRV.
DNS-суффикс для офисов HQ – au-team.irpo
Сведения о настройке протокола занесите в отчёт

Примечание: Сведения о настройке протокола занесите в отчёт

Настройка DNS для офисов HQ и BR.

Основной DNS-сервер реализован на HQ-SRV.

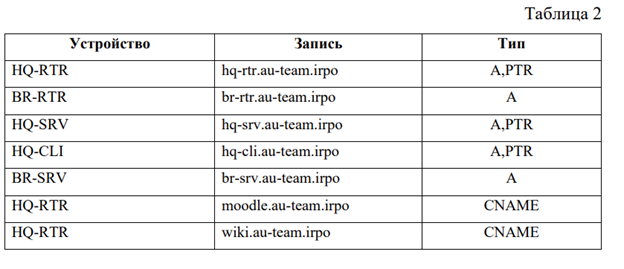

Сервер должен обеспечивать разрешение имён в сетевые адреса устройств и обратно в соответствии с таблицей 2
В качестве DNS сервера пересылки используйте любой общедоступный DNS сервер

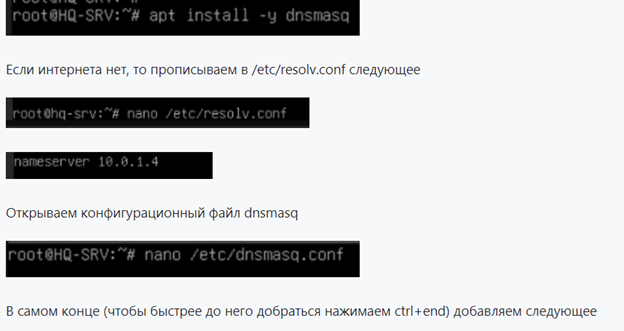

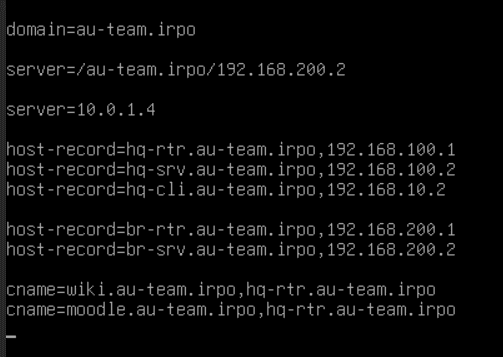

Нам необходимо настроить DNS сервер. Будем использовать dnsmasq.

*HQ-SRV*

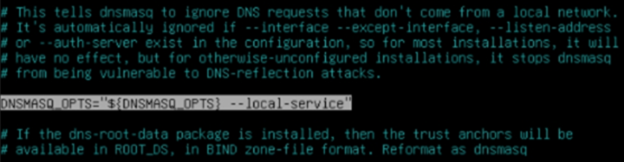

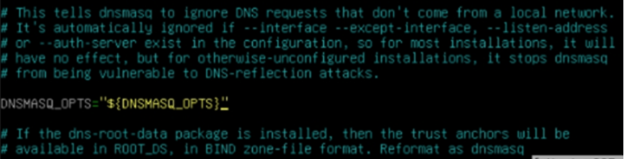

Теперь открываем скрипт-инициализации сервиса dnsmasq

ищем строчку DNSMASQ_OPTS

Убираем оттуда –local-service

Перезагружаем службу dnsmasq:

systemctl restart dnsmasq

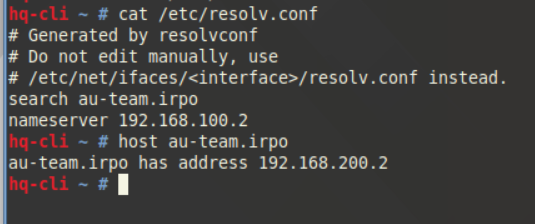

После настройки dns-сервера прописываем всем машинам в /etc/resolv.conf:

nameserver 192.168.100.2

Настройте часовой пояс на всех устройствах, согласно месту проведения экзамена.

*HQ-SRV, HQ-CLI, BR-SRV*

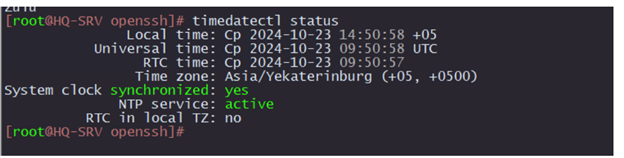

Проверяем какой часовой пояс установлен:

timedatectl status

Если отличается, то устанавливаем:

timedatectl set-timezone Asia/Yekaterinburg

МОДУЛЬ 2

Чтобы зайти на стенд для 2-3 модуля.

User name: m2

Password: modul2

Настройте доменный контроллер Samba на машине BR-SRV.

(СДЕЛАТЬ SNAPSHOT BR-SRV)

Создайте 5 пользователей для офиса HQ: имена пользователей формата user№.hq. Создайте группу hq, введите в эту группу созданных пользователей
Введите в домен машину HQ-CLI
Пользователи группы hq имеют право аутентифицироваться на клиентском ПК
Пользователи группы hq должны иметь возможность повышать привилегии для выполнения ограниченного набора команд: cat, grep, id. Запускать другие команды с повышенными привилегиями пользователи группы не имеют права
Выполните импорт пользователей из файла users.csv. Файл будет располагаться на виртуальной машине BR-SRV в папке /opt

*BR-SRV*

Обязательно: Временно заменяем в /etc/resolv.conf 192.168.100.2 на 10.0.1.4, чтобы samba быстрее скачивалось

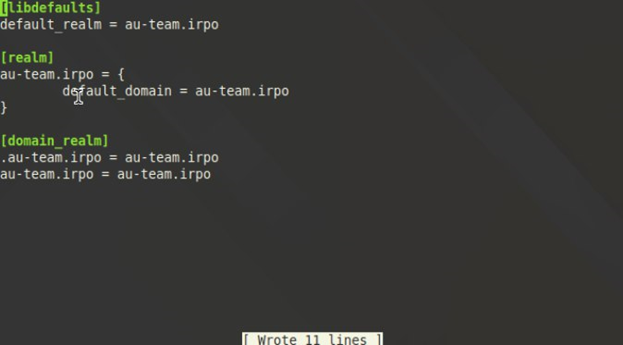

Переходим к настройкам самого контроллера домена на BR-SRV

РЕКОМЕНДАЦИЯ: НА CLI: apt-get update && apt-get remove -y alterator-datetime && apt-get install -y task-auth-ad-sssd && apt-get install -y admc НА HQ-SRV: apt update && apt install mdadm -y НА CLI: apt-get install -y openssh-server && systemctl restart sshd.

Появится синее окно, не пугайтесь, так и должно быть. В первом окне вводим имя домена au-team.irpo, а во втором — имя нашего сервера hq-srv

Удаляем докер:

apt remove docker.io -y && ip link delete docker0;

Проверяем что установлено имя в формате FQDN;
Задаём domainname;

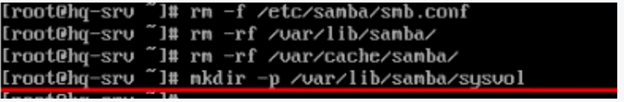

Очищаем конфигурацию samba;
Разворачиваем контроллер домена Active Directory на базе SambaDC с Dnsmasq в качестве DNS

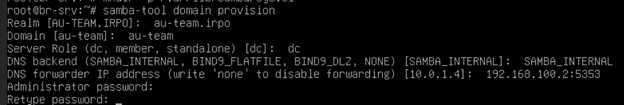

Подготовка домена: Samba-tool --realm=au-team.irpo --domain=au-team –adminpass=”PAssw0rd” --dnsbackend=SAMBA_INTERNAL --option=”dns forwrder=192.168.100.2” --server-role=dc

ВЫ МОЖЕТЕ НАПИСАТЬ ТОЛЬКО «Samba-tool domain provision», А ОСТАЛЬНОЕ ОНО СПРОСИТ САМО

Как видим че то не так, надо перезапустить машинку:

reboot

Вводим все заново

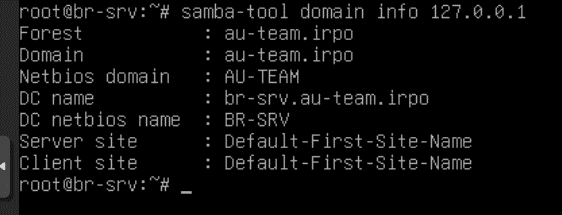

Проверяем:

Ничего не показывает, надо перезапустить машину, снова проверяем:

Обязательно: ВВОДИМ МАШИНУ обратно В ДОМЕН:
nano /etc/resolv.conf – nameserver 192.168.100.2

РЕКОМЕНДАЦИЯ: НА BR-SRV здесь же скачиваем: apt install ansible -y
НА HQ-SRV скачиваем: apt install nfs-kernel-server -y

На клиента ставим необходимые пакеты

*CLI*

При установке пакета task-auth-ad-sssd у вас возникнет ошибка, связанная с конфликтом с пакетом alterator-datetime, его необходимо удалить:

apt-get update && apt-get remove -y alterator-datetime

После пропишем инсталл:

apt-get install -y task-auth-ad-sssd

Переходим к редактированию временного соединения и в качестве DNS-сервера прописываем адрес HQ-SRV, а также указываем поисковый домен:

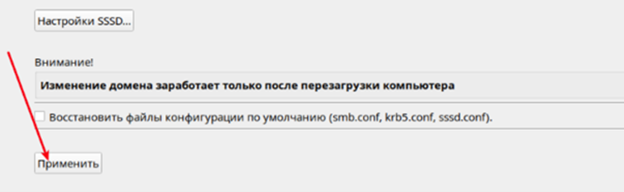

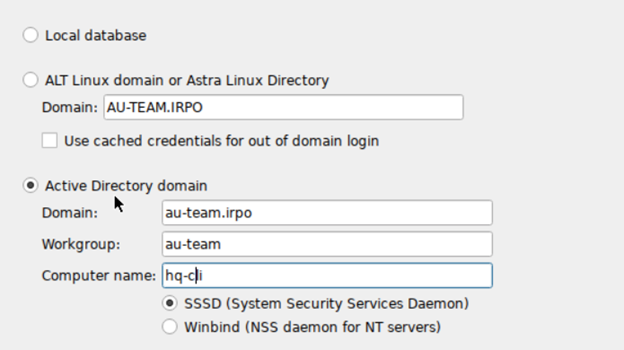

Переходим в Центр управления системой, на вкладке Пользователи выбираем Аутентификация

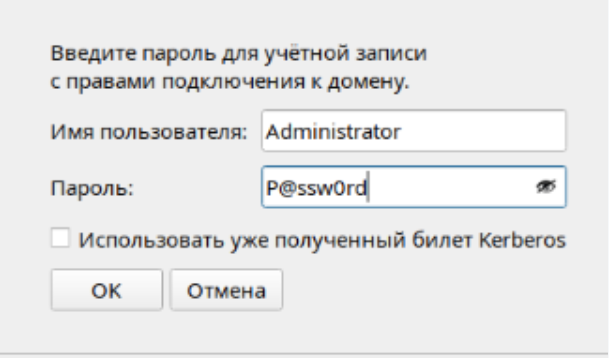

Вводим пароль администратора домена:

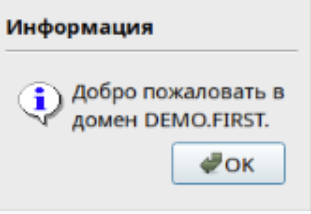

Нажимаем ОК и перезагружаем систему:

РЕКОМЕНДАЦИЯ: НА BR-SRV скачиваем: apt install -y docker.io docker-compose
НА HQ-SRV скачиваем: apt install -y apache* -y

В качестве проверки после перезагрузки можно выполнить аутентификацию от имени доменного пользователя Administrator:

Организуем отслеживание подключения к домену: CLI: На клиенте с граф. интерфейсом установим Модуль удаленного управления базой данных конфигурации (ADMC) • Установим пакет admc:

apt-get install -y admc

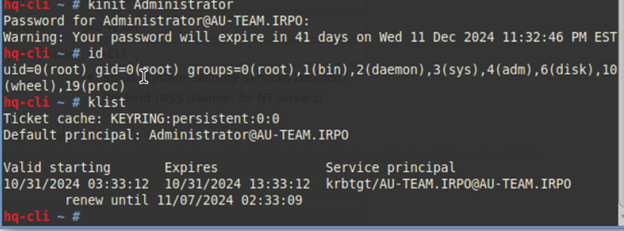

Для использования ADMC необходимо предварительно получить ключ Kerberos для администратора домена. Получить ключ Kerberos можно, например, выполнив следующую команду, из под обычного пользователя:

kinit Administrator

ADMC запускается из меню запуска приложений: пункт «Системные» → ADMC или из командной строки (команда admc).

Если admc долго не может запуститься(не выдает ошибок, но не запускается), то внесите изменения в файл /etc/krb5.conf

На вкладке «Компьютеры» в графическом режиме удобно отслеживать подключение к домену.

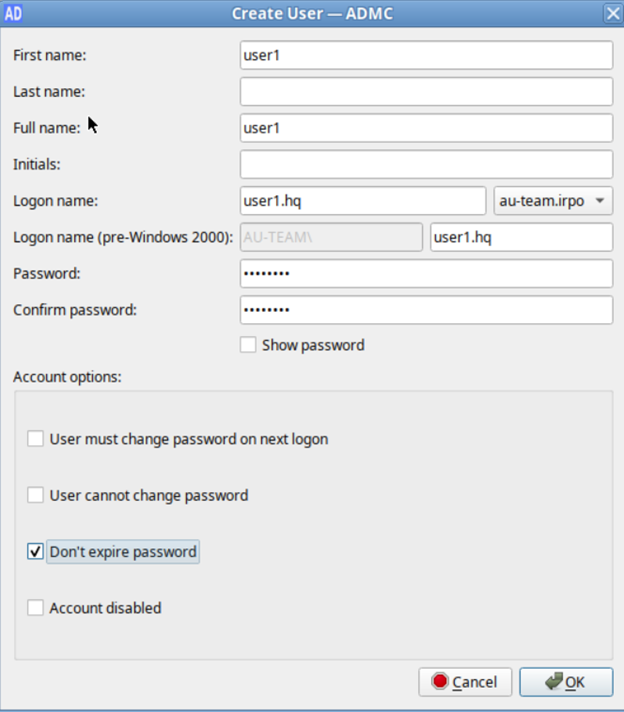

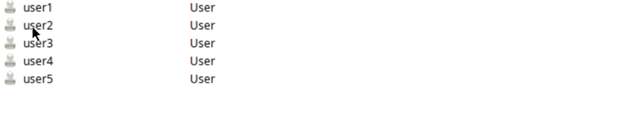

Создаем пять юзеров:

Создаем группу hq и в нее добавляем раннее созданных пользователей

Пользователи группы hq должны иметь возможность повышать привилегии для выполнения ограниченного набора команд: cat, grep, id. Запускать другие команды с повышенными привилегиями пользователи группы не имеют права

*CLI*

Настройте файл /etc/sudoers на рабочей станции Linux, как описано в предыдущем ответе, используя синтаксис для доменных групп:
%hq ALL=(ALL) NOPASSWD: /bin/cat, /bin/grep, /usr/bin/id

РЕКОМЕНДАЦИЯ: НА BR-SRV скачиваем: apt install –y mariadb-*
НА HQ-SRV скачиваем: apt install -y php php8.2 php-curl php-zip php-xml libapache2-mod-php php-mysql php-mbstring php-gd php-intl php-soap -y

Сконфигурируйте файловое хранилище

(СДЕЛАТЬ SNAPSHOT на HQ-SRV)

При помощи трёх дополнительных дисков, размером 1Гб каждый, на HQ-SRV сконфигурируйте дисковый массив уровня 5
Имя устройства – md0, конфигурация массива размещается в файле /etc/mdadm.conf
Обеспечьте автоматическое монтирование в папку /raid5
Создайте раздел, отформатируйте раздел, в качестве файловой системы используйте ext4
Настройте сервер сетевой файловой системы(nfs), в качестве папки общего доступа выберите /raid5/nfs, доступ для чтения и записи для всей сети в сторону HQ-CLI
На HQ-CLI настройте автомонтирование в папку /mnt/nfs
Основные параметры сервера отметьте в отчёте

Подготовка дисков

*HQ-SRV*

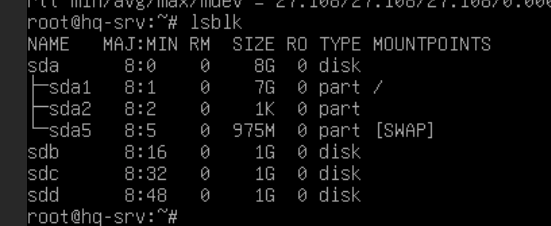

Убедитесь, что дополнительные диски распознаны системой. Список подключенных дисков можно проверить командой:

Создайте RAID 5 массив из трех 1Гб дисков (предположим, они определены как /dev/sdb, /dev/sdc, и /dev/sdd):

Скачаем службу mdadm:

Проверяем:

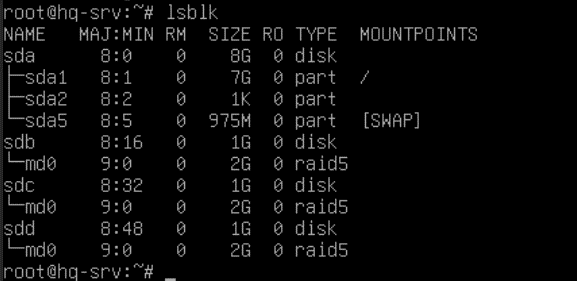

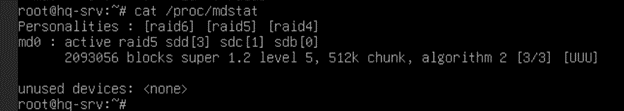

Проверьте статус RAID массива:

Сохраните конфигурацию массива в файл /etc/mdadm.conf:

Создание файловой системы и настройка монтирования

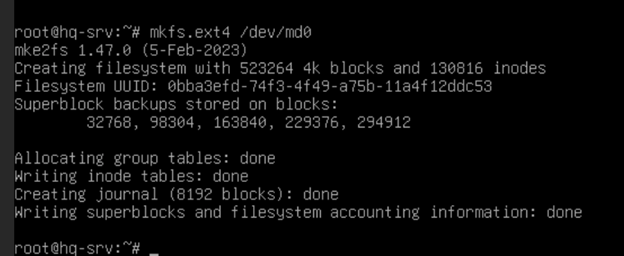

Создайте раздел и отформатируйте его в ext4:

Создайте точку монтирования и настройте автоматическое монтирование в /etc/fstab:

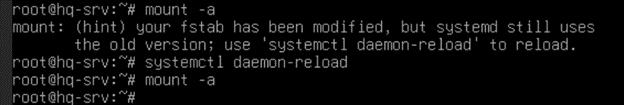

Смонтируйте файловую систему:

Настройка NFS-сервера на HQ-SRV

Установите NFS-сервер (если он еще не установлен):

Создайте директорию для общего доступа:

Настройте права доступа для общей папки:

Настройте экспорт NFS для всей сети с разрешением на чтение и запись.

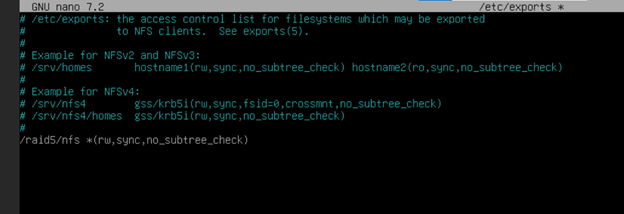

Откройте файл /etc/exports и добавьте строку:

Примените изменения в конфигурации NFS:

Перезапустите NFS-сервер:

ПРИМЕЧАНИЕ Основные параметры сервера отметьте в отчёте

Настройка автомонтирования на HQ-CLI (под ALT Workstation)

*HQ-CLI*

Создайте точку монтирования:

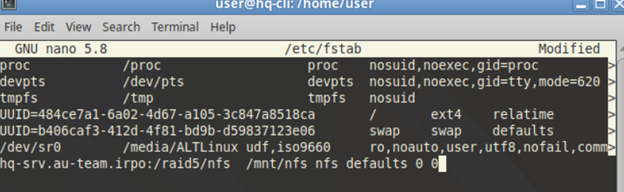

Настройте автомонтирование в /etc/fstab, откройте этот файл и добавьте следующую строку:

Смонтируйте папку вручную (или перезагрузите систему для применения настроек):

Проверка подключения NFS на HQ-CLI:

РЕКОМЕНДАЦИЯ: НА HQ-SRV скачиваем: apt install -y mariadb-* -y

Настройте службу сетевого времени на базе сервиса chrony

В качестве сервера выступает HQ-RTR
На HQ-RTR настройте сервер chrony, выберите стратум 5 43
В качестве клиентов настройте HQ-SRV, HQ-CLI, BR-RTR, BR-SRV

Настройка NTP сервера:

*HQ-RTR*

Установим пакет chrony на каждой машине:

apt install -y chrony

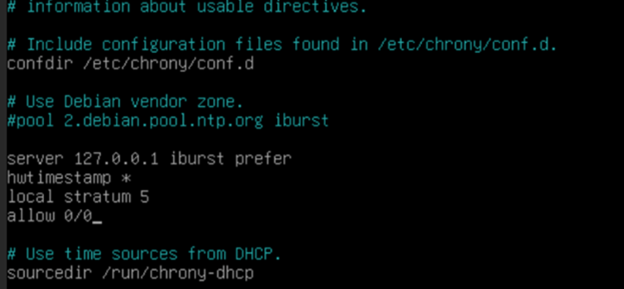

Приводим конфигурационный файл "chrony.conf" к следующему виду:

nano /etc/chrony/chrony.conf

где:

server 127.0.0.1 iburst prefer - указываем сервером синхронизации самого себя, опция «iburst» принудительно отправляет сразу несколько пакетов для точности синхронизации,

hwtimestamp * - опция, чтобы сетевой интерфейс считал собственный источник времени верным и синхронизировал клиентов с ним;

local stratum 5 - устанавливаем для себя значение по stratum = 5;

allow - кому разрешается подключаться к серверу и запрашивать время: чтобы не перечеслять все используемые в задании IPv4 и IPv6 сети, используется 0/0 и ::/0;

Запускаем и добавляем в автозагрузку службу chronyd, и не забываем рестартать сервис:

systemctl enable --now chrony
systemctl restart chrony

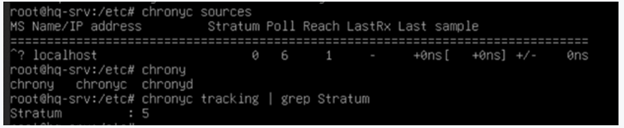

Проверяем:

Настройка NTP клиентов:

*HQ-SRV, BR-SRV, BR-RTR, HQ-CLI*

Установим пакет chrony:

apt install -y chrony

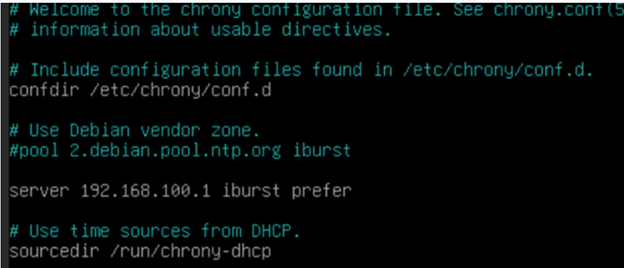

Приводим конфигурационный файл "chrony.conf" к следующему виду:

nano /etc/chrony/chrony.conf

где: 192.168.100.1 - IPv4 адрес HQ-R;

Запускаем и добавляем в автозагрузку службу chronyd:

systemctl enable --now chrony

на cli chronyd

systemctl restart chrony

на cli chronyd

Проверяем с клиента HQ-SRV:

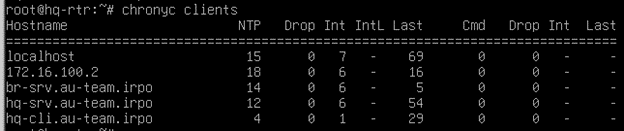

Проверяем с сервера HQ-R:

BR-R | BR-SRV | CLI: Настройка аналогична HQ-SRV - за исключением указания соответствующих адресов

РЕКОМЕНДАЦИЯ: НА HQ-SRV скачиваем: apt install -y git

Сконфигурируйте ansible на сервере BR-SRV

(СДЕЛАЙ SNAPSHOT НА BR-SRV)

Сформируйте файл инвентаря, в инвентарь должны входить HQSRV, HQ-CLI, HQ-RTR и BR-RTR
Рабочий каталог ansible должен располагаться в /etc/ansible

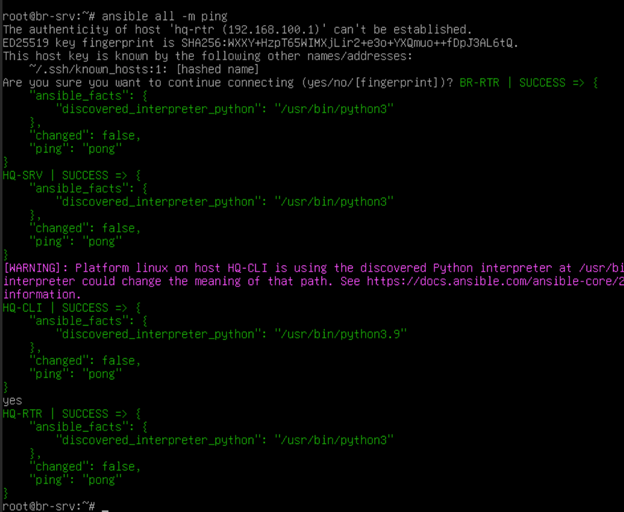

Все указанные машины должны без предупреждений и ошибок отвечать pong на команду ping в ansible посланную с BR-SRV

*BR-SRV*

Установите Ansible (если он еще не установлен):

apt update && apt install ansible -y

Создание рабочего каталога Ansible

Ansible обычно уже использует /etc/ansible как рабочий каталог, но если его нет, создайте его вручную:

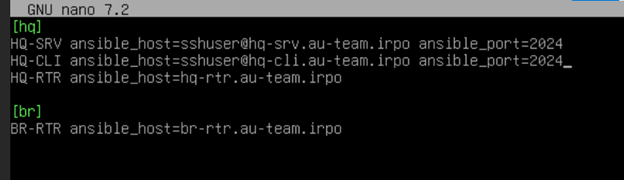

Создание файла инвентаря

Создайте инвентарь файла : /etc/ansible/hosts. Откройте файл /etc/ansible/hosts для редактирования:

Настройка SSH-доступа к машинам

Для того чтобы Ansible мог управлять машинами без необходимости ввода пароля, настройте SSH-доступ:

(ДОПОЛНЕНИЕ)

*HQ-CLI*

Для hq-cli нужно установить ssh службу: apt-get install -y openssh-server

Перезагружаем ssh на hq-cli: systemctl restart sshd

Для того чтобы зайти в конфиг ssh на альт линукс(cli) нужно ввести команду: nano /etc/openssh/sshd_config

Скопируйте SSH-ключ на всех машинах в инвентаре : Выполните эту команду для каждой машины, чтобы разрешить безпарольный доступ:

Проверка подключения в Ansible

Выполните команду "ansible all -m ping" для проверки соединения со всеми хостами из инвентаря файла:

РЕКОМЕНДАЦИЯ: НА HQ-SRV скачиваем: git clone git://git.moodle.org/moodle.git

Развертывание приложений в Docker на сервере BR-SRV.

Создайте в домашней директории пользователя файл wiki.yml для приложения MediaWiki.
Средствами docker compose должен создаваться стек контейнеров с приложением MediaWiki и базой данных.
Используйте два сервиса
Основной контейнер MediaWiki должен называться wiki и использовать образ mediawiki
Файл LocalSettings.php с корректными настройками должен находиться в домашней папке пользователя и автоматически монтироваться в образ.
Контейнер с базой данных должен называться mariadb и использовать образ mariadb (субд).
Разверните
Он должен создавать базу с названием mediawiki, доступную по стандартному порту, пользователя wiki с паролем WikiP@ssw0rd должен иметь права доступа к этой базе данных
MediaWiki должна быть доступна извне через порт 8080.

*BR-SRV*

Скачиваем докер:

apt install -y docker.io docker-compose

Включаем и добавляем в автозагрузку службу docker:

systemctl enable --now docker.service

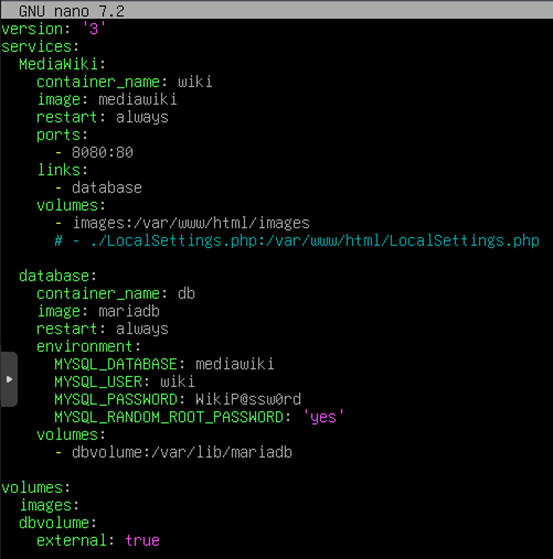

В домашней директории пользователя root создаём файл wiki.yml со следующим содержимым:

nano ~/wiki.yml

где:

services — основной раздел, где мы будем создавать и описывать наши сервисы (контейнеры docker). В данном примере сервиса два: MediaWiki - для приложения mediawiki и database - для базы данных; container_name — имя, которое получит созданный контейнер;

image — имя образа, который будет использоваться для создания контейнера;

restart поведения контейнера при падении;

ports (внешняя публикация). С помощью данной опции мы можем указывать, на каких портах должен слушать контейнер и на какие порты должны пробрасываться запросы

environment — задаем переменные окружения;

volumes - проброс папок;

links - ссылайтесь на контейнеры в другом сервисе. Укажите либо имя сервиса, либо псевдоним ссылки (SERVICE:ALIAS)

apt install –y mariadb-*

P.S. После первоначальной настройки через Web-интерфейс с CLI загрузите LocalSettings.php в тот же каталог, что и эта wiki.yml и раскомментируйте следующую строку "# - ./LocalSettings.php:/var/www/html/LocalSettings.php" и используйте docker-compose для перезапуска службы mediawiki

Чтобы отдельный volume для хранения базы данных имел правильное имя - создаём его средствами docker:

docker volume create dbvolume

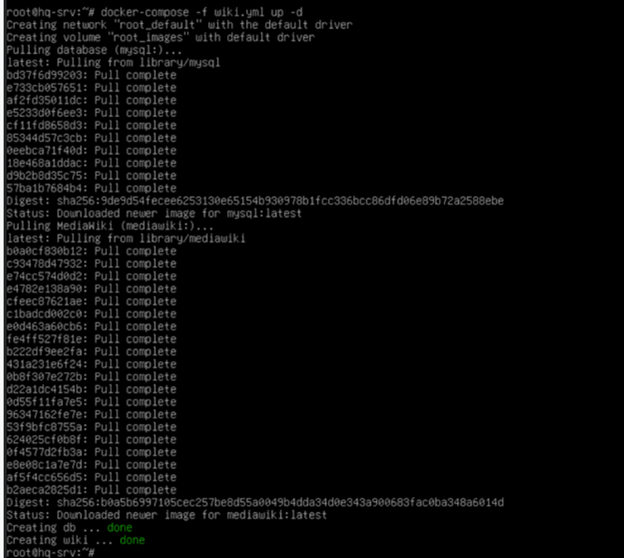

Выполняем сборку и запуск стека контейнеров с приложением MediaWiki и базой данных описанных в файле wiki.yml:

docker-compose -f wiki.yml up -d

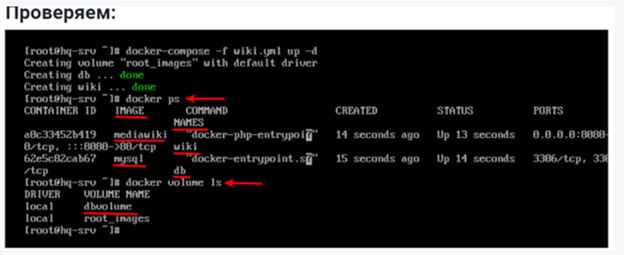

Проверяем:

*HQ-CLI*

su -

echo “192.168.200.2 wiki.au-team.irpo mediawiki” >> /etc/hosts

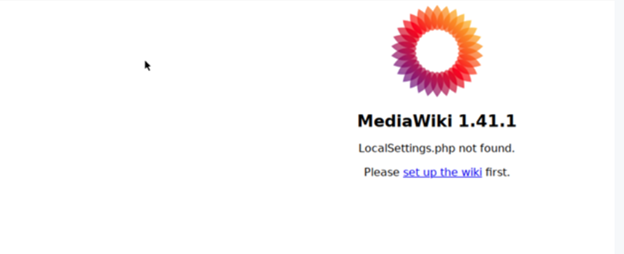

Переходим в браузер http://wiki.au-team.irpo:8080/ для продолжения установки через веб-интерфейс - нажимаем set up the wiki:

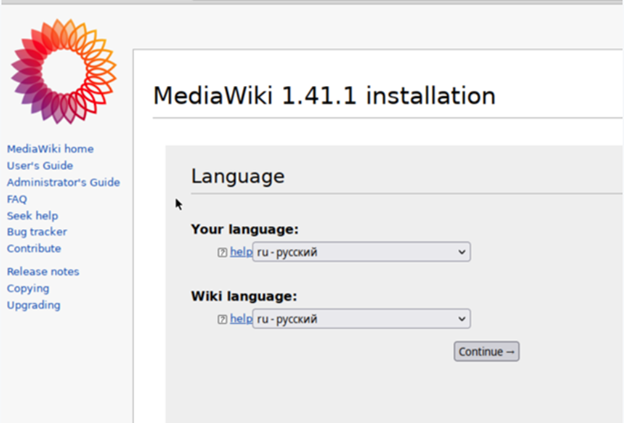

Выбираем необходимый Язык - нажимаем Далее:

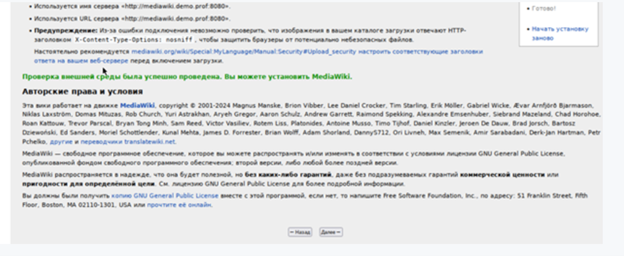

После успешной проверки внешней среды - нажимаем Далее:

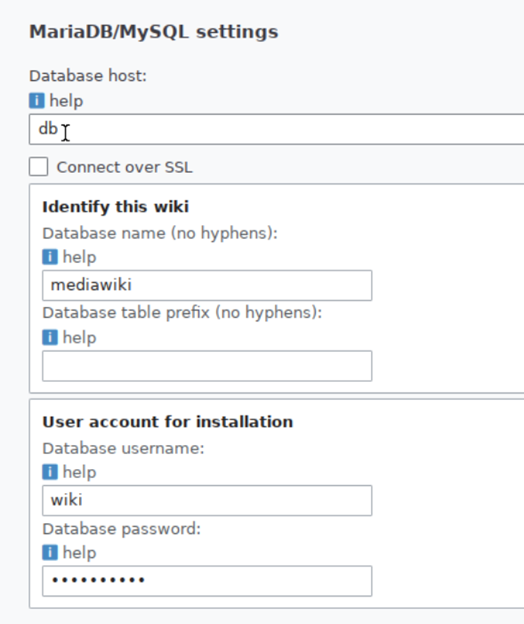

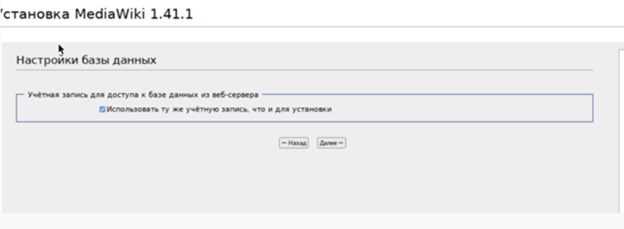

Заполняем параметры подключение к Базе Данных в соответствие с заданными переменными окружения в wiki.yml, которые соответствуют требованиям задания:

Пример заполнения:

Хост базы данных: db
Имя базы данных: mediawiki
Имя пользователя базы данных: wiki
Пароль базы данных: WikiP@ssw0rd

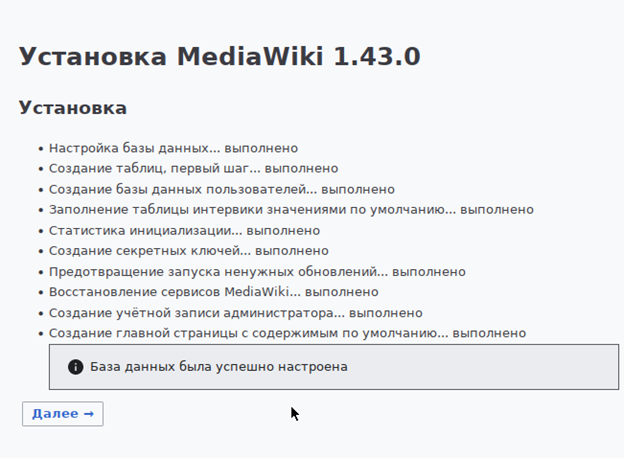

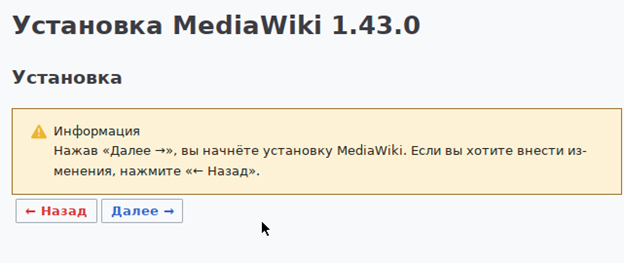

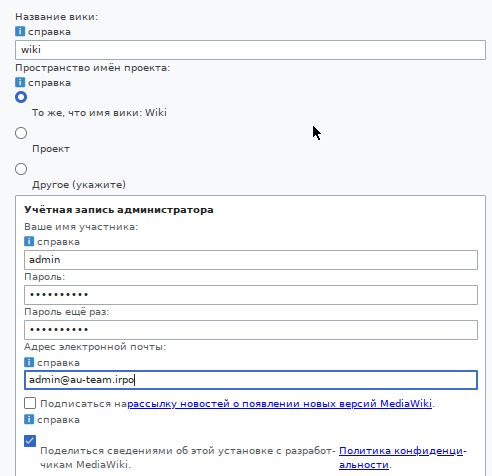

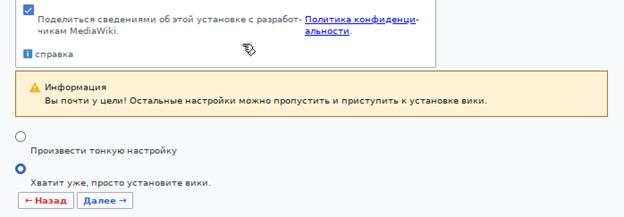

Заполняем необходимые сведения:

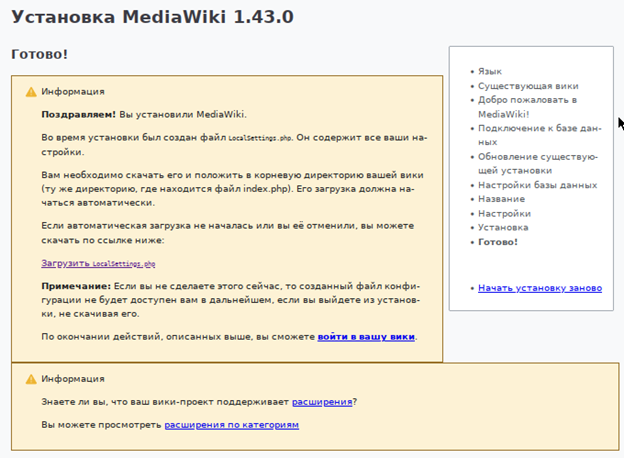

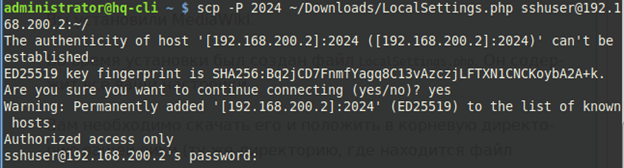

После чего будет автоматически скачен файл LocalSettings.php - который необходимо передать на BR-SRV в домашнюю директорию пользователя root туда же где лежит wiki.yml:
