МОДУЛЬ 1

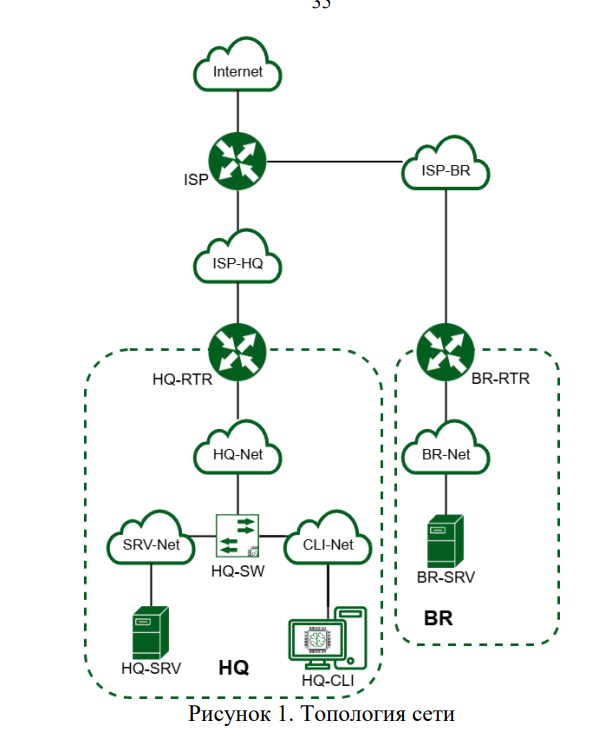

Задание: Необходимо разработать и настроить инфраструктуру информационно коммуникационной системы согласно предложенной топологии (см. Рисунок 1). Задание включает базовую настройку устройств:

• присвоение имен устройствам,
• расчет IP-адресации,
• настройку коммутации и маршрутизации.

В ходе проектирования и настройки сетевой инфраструктуры следует вести отчет о своих действиях, включая таблицы и схемы, предусмотренные в задании. Итоговый отчет должен содержать одну таблицу и пять отчетов о ходе работы. Итоговый отчет по окончании работы следует сохранить на диске рабочего места

Чтобы зайти на стенд для 1 модуля.

User name: m1
Password: modul1

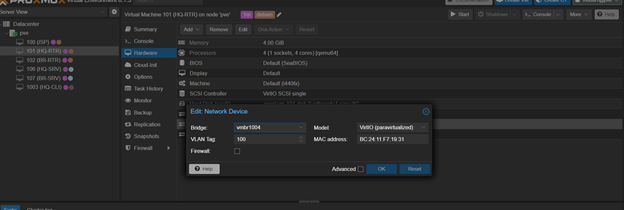

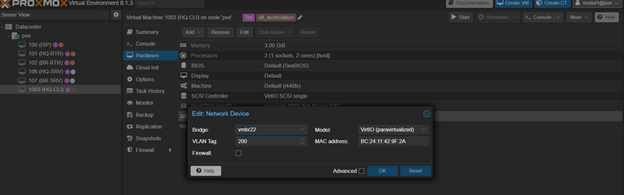

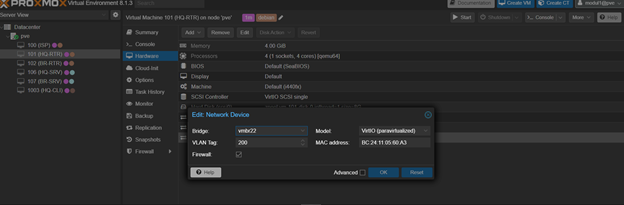

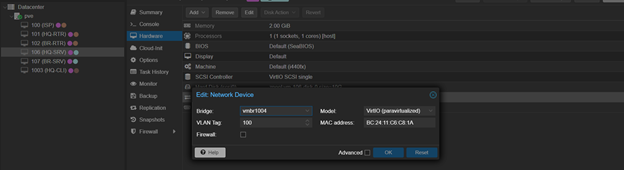

Перед включением виртуалок Настроем вланы. По заданию HQ-SRV в 100 влане, а HQ-CLI в 200

Примечание: Основные сведения о настройке коммутатора и выбора реализации разделения на VLAN занесите в отчёт

ISP преднастроена, но включать ее надо

Сетевая связность - между HQ и BRANCH

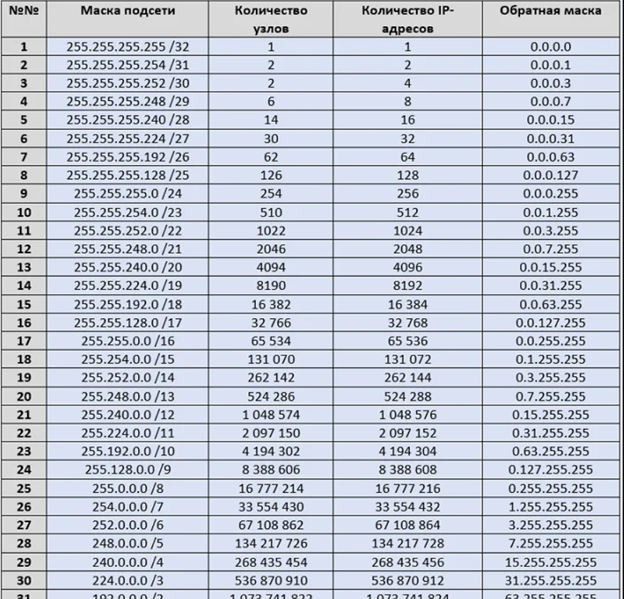

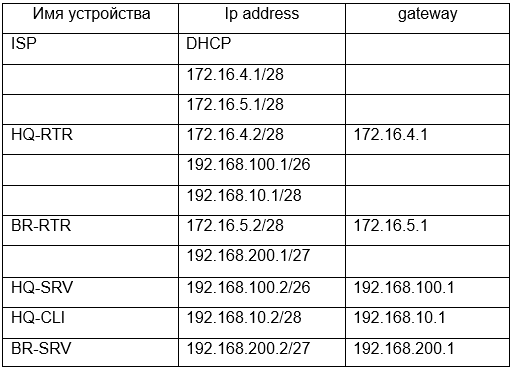

Примечание: Сведения об адресах занесите в отчёт, в качестве примера используйте Таблицу 3

HQ-RTR

Задаём сразу FQDN - выбор имени домена произвольный:

По такой же аналогии настройте остальные имена

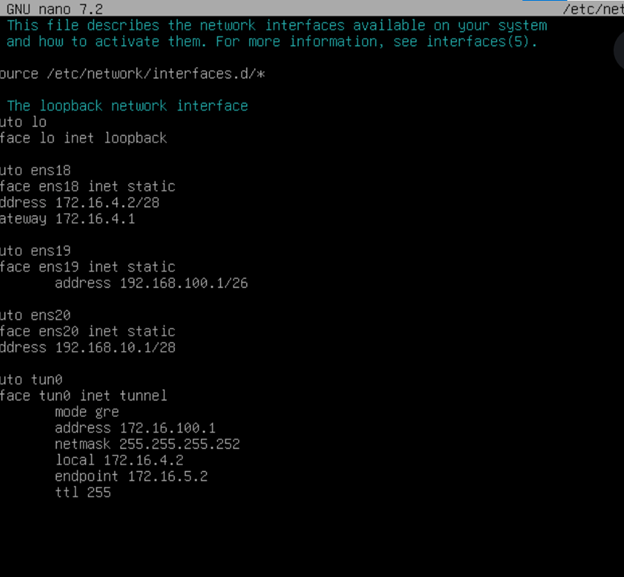

Чтобы настроить адресацию переходим:

Заодно настроим GRE туннель

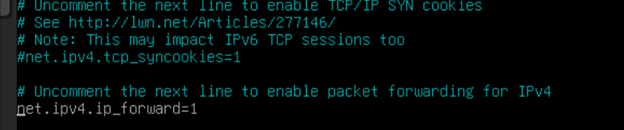

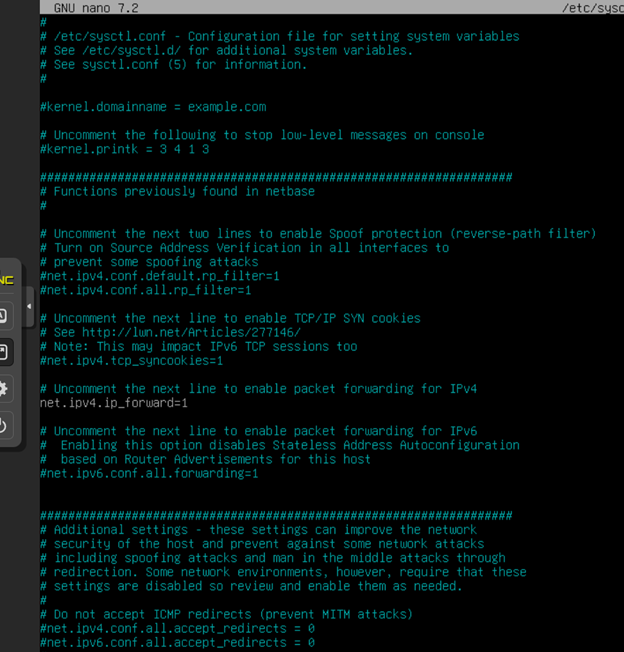

Включаем пересылку пакетов между портами (интерфейсами)

Применяем:

sysctl -p

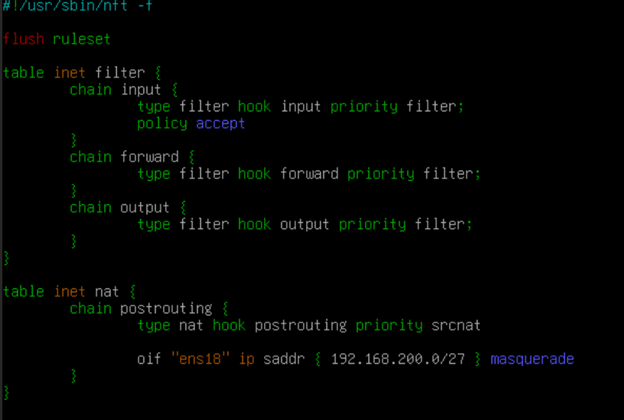

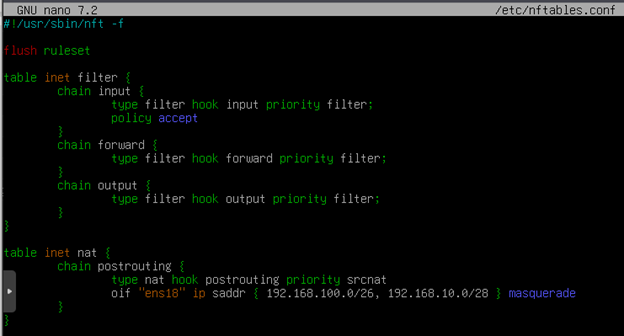

Прокинем PAT так, как по приколу тачки, что подключены к роутеру пинговать инет не будут.

Обязательно добавим в автозагрузку и активируем

Туннель мы допустим подняли, но чтобы пакеты через него пошли, нужна маршрутизация.

Примечание: Сведения о настройке и защите протокола(ospf) занесите в отчёт

Установим frr.

РЕКОМЕНДАЦИЯ: ПОКА FRR СКАЧИВАЕТСЯ ПЕРЕХОДИМ К НАСТРОЙКЕ BR-RTR

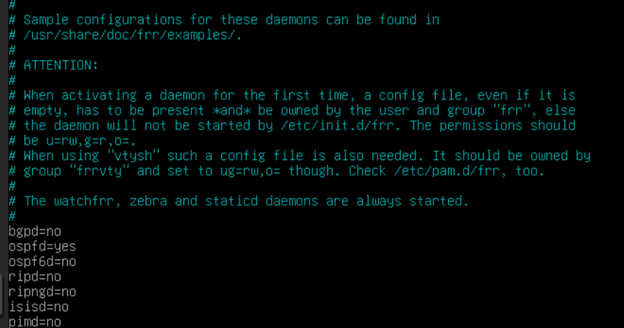

В файле /etc/frr/daemons - включим поддержку OSPFv2 (IPv4)

Не забываем перезапускать, чтобы изменения вступили в силу

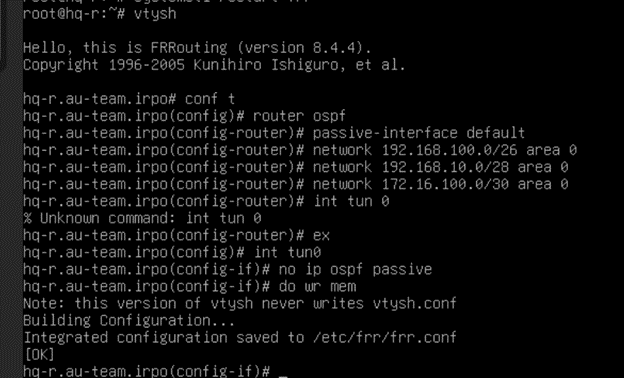

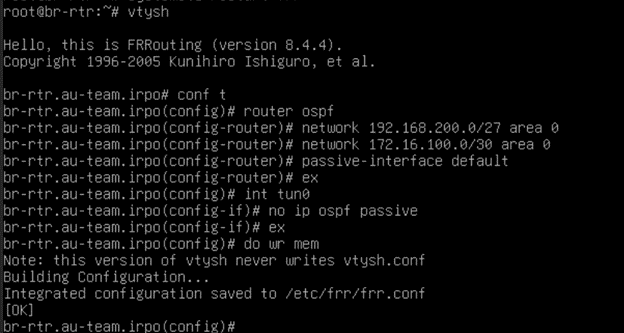

Переходим к настройке frr (ospf)

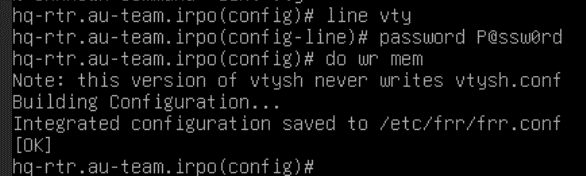

Поставим пароль на frr

Не забываем перезапустить

И добавить в автозагрузку

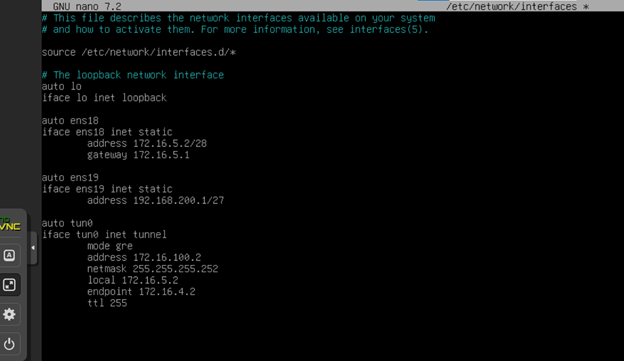

BR-RTR

Произведем те же манипуляции

РЕКОМЕНДАЦИЯ: ПОКА FRR СКАЧИВАЕТСЯ ДОДЕЛЫВАЕМ FRR НА HQ-RTR

Ура сетевая связность у между hq и br настроена

Для проверки пингуем с br-rtr:
ping 192.168.100.1

РЕКОМЕНДАЦИЯ: сразу на HQ-RTR скачаем: apt update && apt install –y isc-dhcp-server

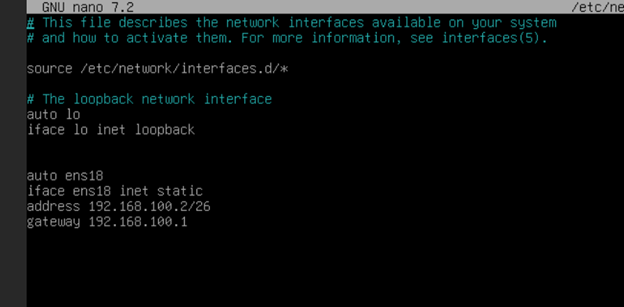

HQ-SRV

Задаем имя:

ВНИМАНИЕ: Нужно обновить изображение

Прокинем инет:

Перезапускаем сервис:
Systemctl restart networking

Проверяем:

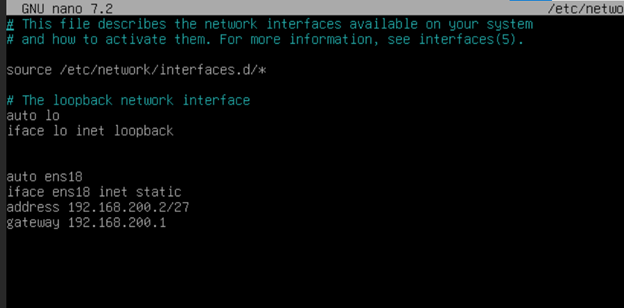

BR-SRV

Перезапускаем сервис:
Systemctl restart networking

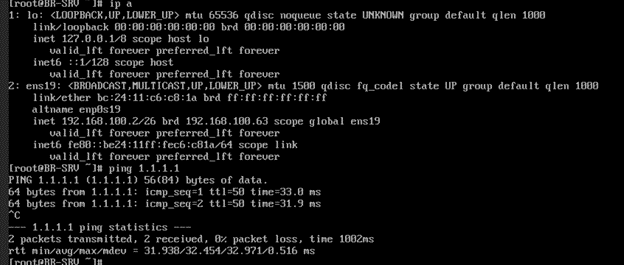

Проверяем:

РЕКОМЕНДАЦИЯ: сразу скачиваем на HQ-SRV: apt update && apt install -y dnsmasq

Создание локальных учетных записей

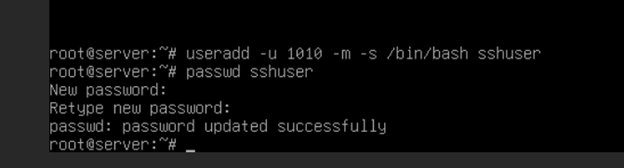

• Создайте пользователя sshuser на серверах

HQ-SRV и BR-SRV

Пользователь sshuser должен иметь возможность запускать sudo без дополнительной аутентификации.

В дебиане нету судо поэтому скачаем:

НА BR-SRV СДЕЛАЙТЕ ТОЖЕ САМОЕ

• Создайте пользователя net_admin на маршрутизаторах

HQ-RTR и BR-RTR

В дебиане нет sudo поэтому скачаем

СДЕЛАЙТЕ ТОЖЕ САМОЕ НА BR-RTR

Настройка безопасного удаленного доступа на серверах HQ-SRV и BR-SRV:

• Для подключения используйте порт 2024
• Разрешите подключения только пользователю sshuser ● Ограничьте количество попыток входа до двух
• Настройте баннер «Authorized access only»

HQ-SRV и BR-SRV

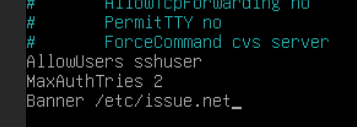

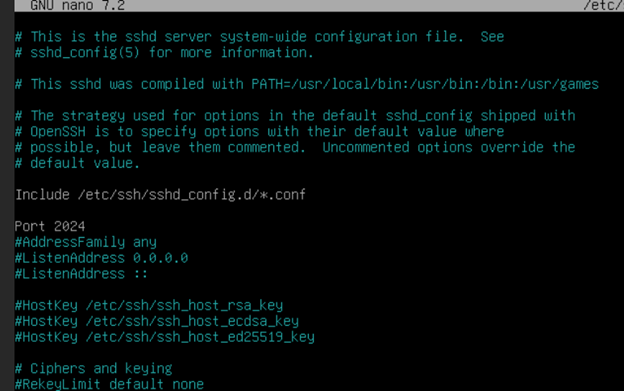

Редактируем файл /etc/ssh/sshd_config:

ДУБЛИРУЕМ ТОЖЕ САМОЕ НА BR-SRV

Установим и настроим DHCP-сервер

и зарезервируем адрес для HQ-SRV, чтобы потом на всех остальных оконечных устройствах задавая адреса сразу создавать пользователей

HQ-RTR:

Скачаем: apt install –y isc-dhcp-server

Первым делом нам необходимо указать, что наш DHCP сервер должен принимать запросы только с ens20 интерфейса.

Настройка протокола динамической конфигурации хостов.

• Настройте нужную подсеть
• Для офиса HQ в качестве сервера DHCP выступает маршрутизатор HQ-RTR.
• Клиентом является машина HQ-CLI.
• Исключите из выдачи адрес маршрутизатора
• Адрес шлюза по умолчанию – адрес маршрутизатора HQ-RTR.
• Адрес DNS-сервера для машины HQ-CLI – адрес сервера HQ-SRV.
• DNS-суффикс для офисов HQ – au-team.irpo
• Сведения о настройке протокола занесите в отчёт

Примечание: Сведения о настройке протокола занесите в отчёт

Настройка DNS для офисов HQ и BR.

• Основной DNS-сервер реализован на HQ-SRV.

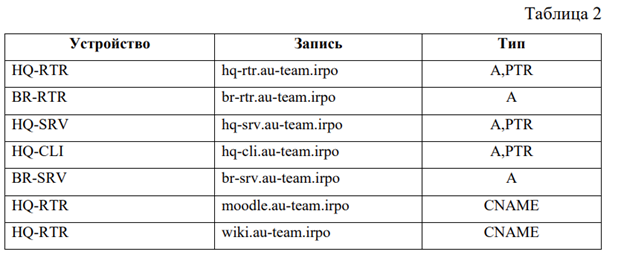

• Сервер должен обеспечивать разрешение имён в сетевые адреса устройств и обратно в соответствии с таблицей 2
• В качестве DNS сервера пересылки используйте любой общедоступный DNS сервер

Нам необходимо настроить DNS сервер. Будем использовать dnsmasq.

HQ-SRV

Теперь открываем скрипт-инициализации сервиса dnsmasq

ищем строчку DNSMASQ_OPTS

Убираем оттуда –local-service

Перезагружаем службу dnsmasq:
systemctl restart dnsmasq

После настройки dns-сервера прописываем всем машинам в /etc/resolv.conf:
ameserver 192.168.100.2

Настройте часовой пояс на всех устройствах, согласно месту проведения экзамена.

HQ-SRV, HQ-CLI, BR-SRV

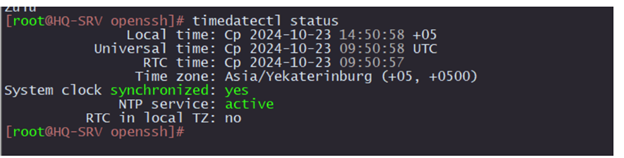

Проверяем какой часовой пояс установлен:
timedatectl status

Если отличается, то устанавливаем:
timedatectl set-timezone Asia/Yekaterinburg

МОДУЛЬ 2

Чтобы зайти на стенд для 1 модуля.

User name: m2
Password: modul2

(СДЕЛАТЬ SNAPSHOT BR-SRV)

Настройте доменный контроллер Samba на машине BR-SRV.

• Создайте 5 пользователей для офиса HQ: имена пользователей формата user№.hq. Создайте группу hq, введите в эту группу созданных пользователей
• Введите в домен машину HQ-CLI
• Пользователи группы hq имеют право аутентифицироваться на клиентском ПК
• Пользователи группы hq должны иметь возможность повышать привилегии для выполнения ограниченного набора команд: cat, grep, id. Запускать другие команды с повышенными привилегиями пользователи группы не имеют права
• Выполните импорт пользователей из файла users.csv. Файл будет располагаться на виртуальной машине BR-SRV в папке /opt

BR-SRV

Обязательно: Временно заменяем в /etc/resolv.conf 192.168.100.2 на 10.0.1.4, чтобы samba быстрее скачивалось

Переходим к настройкам самого контроллера домена на BR-SRV
