МОДУЛЬ 1

Задание: Необходимо разработать и настроить инфраструктуру информационно коммуникационной системы согласно предложенной топологии (см. Рисунок 1). Задание включает базовую настройку устройств:

• присвоение имен устройствам,
• расчет IP-адресации,
• настройку коммутации и маршрутизации.

В ходе проектирования и настройки сетевой инфраструктуры следует вести отчет о своих действиях, включая таблицы и схемы, предусмотренные в задании. Итоговый отчет должен содержать одну таблицу и пять отчетов о ходе работы. Итоговый отчет по окончании работы следует сохранить на диске рабочего места

Чтобы зайти на стенд для 1 модуля.

User name: m1
Password: modul1

Перед включением виртуалок Настроем вланы. По заданию HQ-SRV в 100 влане, а HQ-CLI в 200

Примечание: Основные сведения о настройке коммутатора и выбора реализации разделения на VLAN занесите в отчёт

ISP преднастроена, но включать ее надо

Сетевая связность - между HQ и BRANCH

Примечание: Сведения об адресах занесите в отчёт, в качестве примера используйте Таблицу 3

HQ-RTR

Задаём сразу FQDN - выбор имени домена произвольный:

По такой же аналогии настройте остальные имена

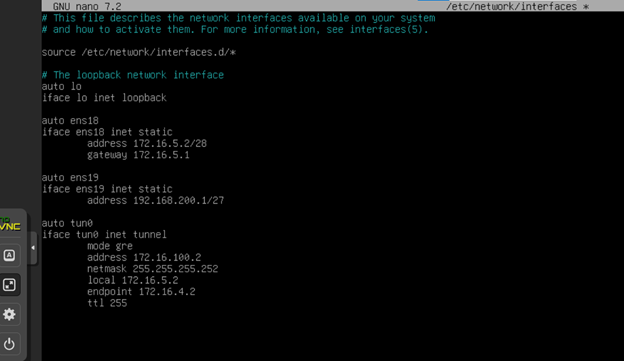

Чтобы настроить адресацию переходим:

Заодно настроим GRE туннель

Включаем пересылку пакетов между портами (интерфейсами)

Применяем:

sysctl -p

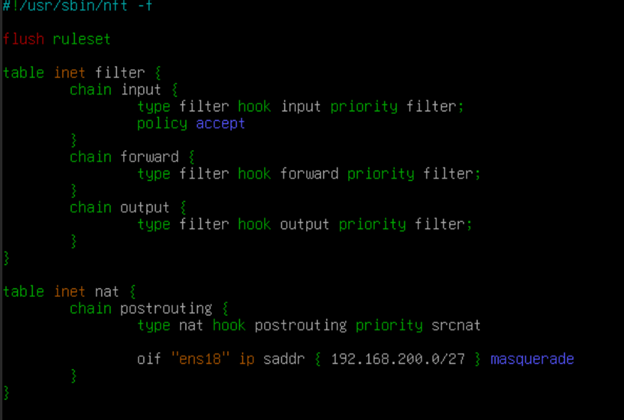

Прокинем PAT так, как по приколу тачки, что подключены к роутеру пинговать инет не будут.

Обязательно добавим в автозагрузку и активируем

Туннель мы допустим подняли, но чтобы пакеты через него пошли, нужна маршрутизация.

Примечание: Сведения о настройке и защите протокола(ospf) занесите в отчёт

Установим frr.

РЕКОМЕНДАЦИЯ: ПОКА FRR СКАЧИВАЕТСЯ ПЕРЕХОДИМ К НАСТРОЙКЕ BR-RTR

В файле /etc/frr/daemons - включим поддержку OSPFv2 (IPv4)

Не забываем перезапускать, чтобы изменения вступили в силу

Переходим к настройке frr (ospf)

Поставим пароль на frr

Не забываем перезапустить

И добавить в автозагрузку

BR-RTR

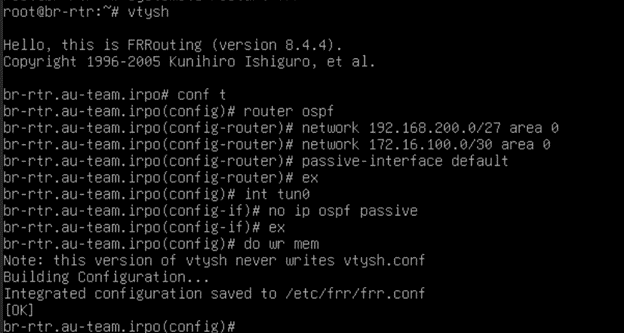

Произведем те же манипуляции

РЕКОМЕНДАЦИЯ: ПОКА FRR СКАЧИВАЕТСЯ ДОДЕЛЫВАЕМ FRR НА HQ-RTR

Ура сетевая связность у между hq и br настроена

Для проверки пингуем с br-rtr:
ping 192.168.100.1

РЕКОМЕНДАЦИЯ: сразу на HQ-RTR скачаем: apt update && apt install –y isc-dhcp-server

HQ-SRV

Задаем имя:

ВНИМАНИЕ: Нужно обновить изображение

Прокинем инет:

Перезапускаем сервис:
Systemctl restart networking

Проверяем:

BR-SRV

Перезапускаем сервис:
Systemctl restart networking

Проверяем:

РЕКОМЕНДАЦИЯ: сразу скачиваем на HQ-SRV: apt update && apt install -y dnsmasq

Создание локальных учетных записей

Создайте пользователя sshuser на серверах

HQ-SRV и BR-SRV

Пользователь sshuser должен иметь возможность запускать sudo без дополнительной аутентификации.

В дебиане нету судо поэтому скачаем:
